Home / Producten / STAALKABEL & TOUW / Staalkabeltoebehoren / Sockets / Demag peersocket

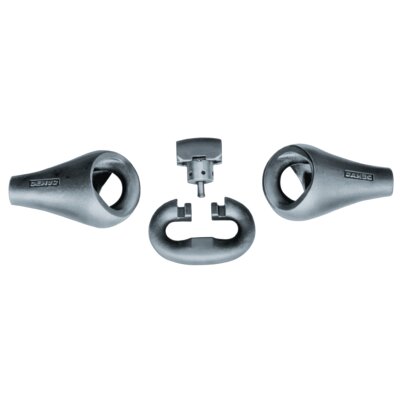

Algemeen: Peersocket Demag. Gebruikt voor grijpertoepassingen.

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

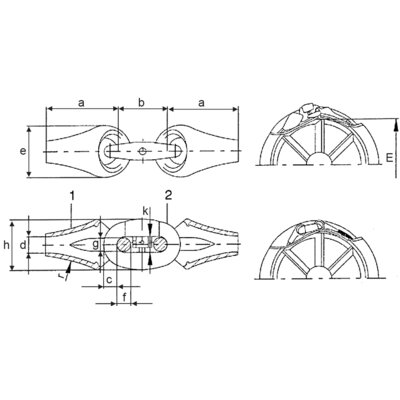

Artikelnr.	G mm	Nom. size	Rope <SUP>1)</SUP> (Ø) s	Toegelaten afmetingen	Socketing kg	Beak roll diameter m min. mm	A mm	D mm	E mm	F mm	r mm	Gewicht kg
9170011	11,75	1	10	1,5	0,145	315	69	12	48	12	195	0,3
9170002	13,75	2	11+12	1,5	0,235	400	78,5	14	56	15,5	195	0,42
9170003	15,75	3	13+14	1,5	0,328	450	90,5	16	64	17,5	220	0,67
9170004	17,75	4	15+16	1,5	0,390	500	102,5	18	70	19,5	220	0,95
9170005	19,5	5	18	1,5	0,723	560	114	20	84	21	245	1,3
9170006	21,5	6	19+20	2	0,78	630	129	22	84	23	310	1,6
9170007	23,5	7	22+24	2	1,36	710	140	26	100	26	310	2,4
9170008	25,5	8	26	2	1,4	800	158	29	100	28	350	2,6
9170009	27,5	9	28	2	2,3	900	171	31	120	31	350	3,6
9171000	29	10	32	2	2,65	1.000	190	35	120	32	445	4,4
9171001	31	11	35	2	4,3	1.120	203	37	142	36	445	6
9171002	35	12	36	2,5	4,1	1.120	225	40	142	39	495	7,5
9171003	37	13	40	2,5	6,5	1.250	242	43	166	43	555	9
9171004	41	14	44	2,5	7,0	1.400	265	47	166	47	595	11,5
9171005	43	15	48	2,5	6,7	1.600	286	51	166	49	595	12,5
9171006	60	17	64	2,5	10,0	2.100	400	75	250	75	950	30

1) Kabeldia. vlgs DIN EN 12385 (voorheen DIN 3051-3071)?
2) Voor "socketing" gebruik alleen volgende materialen: DF-VM Art.Nr.01-7016010, TEGOVG3 Art.Nr. 01-7016028 of Wirelock. Volg de richtlijnen 20612044 (720 IS 817) en DIN EN 13411-4. Opgietmateriaal heeft de goedkeuring van Germanishen Lloyd. Het gewicht van het opgietmateriaal geldt voor 1 socket.

Gebruik geen kabels die een grotere dia. hebben dan opgegeven in het overzicht; ook niet wanneer de afmeting "d" het gebruik van groter kabeldiameters toelaat.
