Algemeen:
De stroomoverdracht van de Multiconductor naar het te voeden apparaat geschiedt via de stroomafnemer. Het contact met de vlakke koperstrips wordt ononderbroken in stand gehouden door verende, zeer slijtvaste koolborstels van een speciale brons-koollegering. De stroomafnemer wordt door het te voeden bewegende apparaat door de Multiconductorinstallatie getrokken met behulp van een aan het apparaat gemonteerde meenemer. De ononderbroken koperstrips van het Multiconductorsysteem maken zeer hoge rijsnelheden mogelijk. De standaard stroomafnemers, voorzien van slijtvaste kunststof wielen, zijn geschikt voor rijsnelheden tot 100 m/min. Voor hogere rijsnelheden, voor zeer intensief bedrijf en/of voor stoffige bedrijfsomstandigheden worden stroomafnemers met stofdichte, kogelgelagerde wielen (type “S”) toegepast. Voor snelheden > 250 m/min gelden speciale instructies m.b.t. de Multiconductor installatie. Multiconductor stroomafnemers worden geleverd voor naar keuze 2 t/m 7 geleiders en zijn geschikt voor maximale stroomsterkten van resp. 35, 70 en 100A; ID 60%. Toepasbaar van -20°C (typen ../LT van -30°C) tot +80°C.
Koolborstels:
De stroomafnemers van de serie CL7 zijn standaard voorzien van koolborstels volgens onderstaande tabel. Het schema hiernaast geeft de borstelposities aan. De borstels zijn geschikt tot 35A. De borstels in de posities 4 en 5 zijn beiden als dubbele borstels (“twinborstels”) uitgevoerd. Twin-borstels zijn kleiner dan de overige borstels en kunnen gezamenlijk tot 35A opnemen. Voordelen van deze constructie zijn een perfect gebalanceerde stroomafnemer en een verbeterde signaaloverdracht voor stuursignalen.
De stroomoverdracht van de Multiconductor naar het te voeden apparaat geschiedt via de stroomafnemer. Het contact met de vlakke koperstrips wordt ononderbroken in stand gehouden door verende, zeer slijtvaste koolborstels van een speciale brons-koollegering. De stroomafnemer wordt door het te voeden bewegende apparaat door de Multiconductorinstallatie getrokken met behulp van een aan het apparaat gemonteerde meenemer. De ononderbroken koperstrips van het Multiconductorsysteem maken zeer hoge rijsnelheden mogelijk. De standaard stroomafnemers, voorzien van slijtvaste kunststof wielen, zijn geschikt voor rijsnelheden tot 100 m/min. Voor hogere rijsnelheden, voor zeer intensief bedrijf en/of voor stoffige bedrijfsomstandigheden worden stroomafnemers met stofdichte, kogelgelagerde wielen (type “S”) toegepast. Voor snelheden > 250 m/min gelden speciale instructies m.b.t. de Multiconductor installatie. Multiconductor stroomafnemers worden geleverd voor naar keuze 2 t/m 7 geleiders en zijn geschikt voor maximale stroomsterkten van resp. 35, 70 en 100A; ID 60%. Toepasbaar van -20°C (typen ../LT van -30°C) tot +80°C.
Koolborstels:
De stroomafnemers van de serie CL7 zijn standaard voorzien van koolborstels volgens onderstaande tabel. Het schema hiernaast geeft de borstelposities aan. De borstels zijn geschikt tot 35A. De borstels in de posities 4 en 5 zijn beiden als dubbele borstels (“twinborstels”) uitgevoerd. Twin-borstels zijn kleiner dan de overige borstels en kunnen gezamenlijk tot 35A opnemen. Voordelen van deze constructie zijn een perfect gebalanceerde stroomafnemer en een verbeterde signaaloverdracht voor stuursignalen.
Het is niet mogelijk om dit product online aan te vragen. Contacteer ons aub.
|

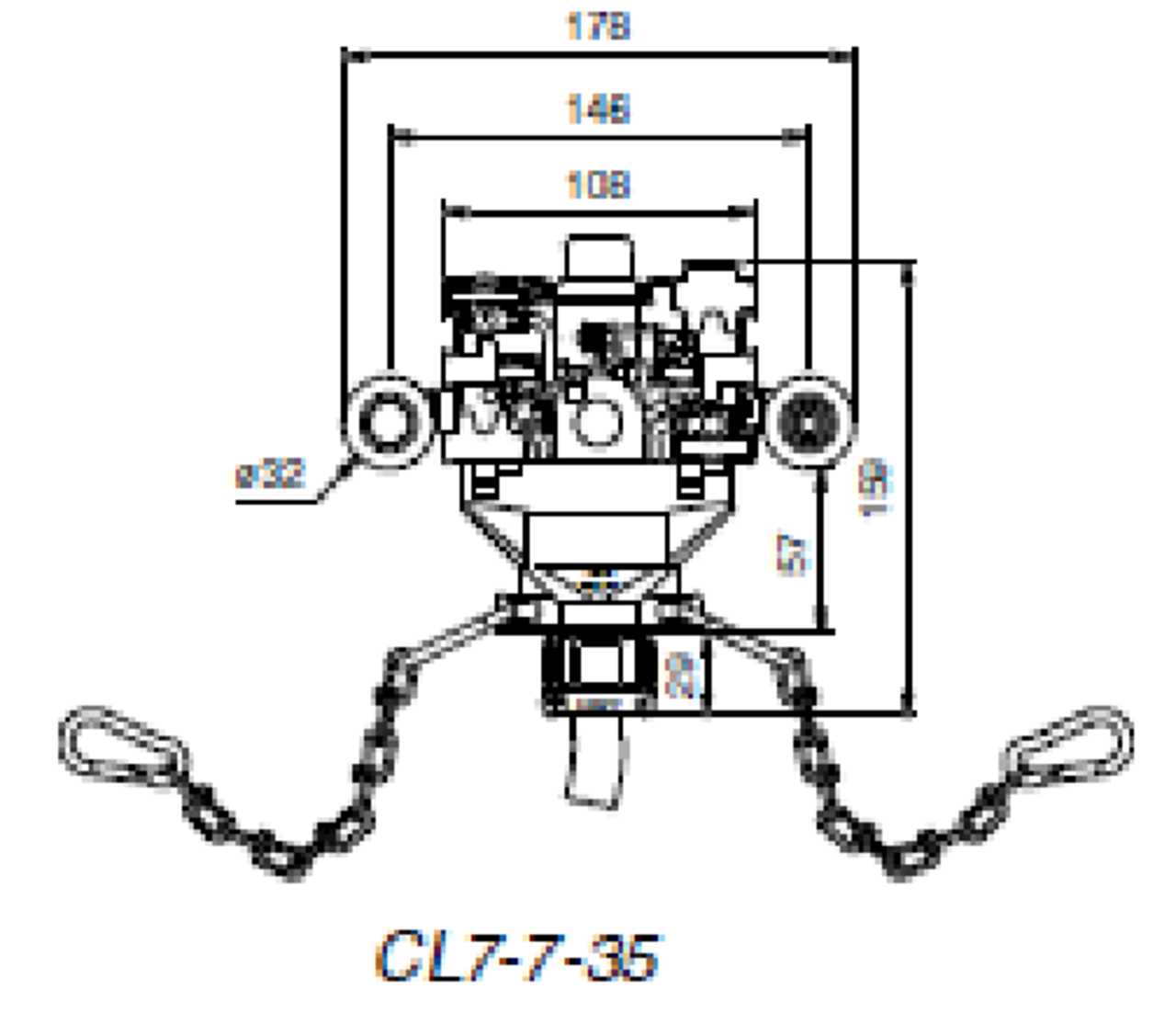

Keuzetabel standaard stroomafnemers + overgangskasten
|
|
|
|
|
|
|
||||||
|
A max.
|
35
|
|
70
|
|
100
|
|
||||||
|
aantal polen
|
type afnemer
|
type overgangskast
|
type afnemer
|
type overgangskast
|
type afnemer
|
type overgangskast
|
||||||
|
2
|
CL7-2-35
|
TTB35-4
|
CL7-2-70
|
TTB70-4
|
CL7-2-100
|
TTB100-4
|
||||||
|
3
|
CL7-3-35
|
|
CL7-3-70
|
|
CL7-3-100
|
|
||||||
|
4
|
CL7-4-35
|
|
CL7-4-70
|
|
CL7-4-100
|
|
||||||
|
5
|
CL7-5-35
|
TTB35-7
|
CL7-5-70
|
TTB70-7
|
CL7-5-100
|
TTB100-7
|
||||||
|
6
|
CL7-6-35
|
|
CL7-6-70
|
|
CL7-6-100
|
|
||||||
|
7
|
CL7-7-35
|
|
CL7-7-70
|
|
CL7-7-100
|
|
||||||
|
Bij toepassing van 2 of 3 afzonderlijke stroomafnemers per te voeden apparaat (b.v. bij trechterinstallaties) worden de navolgende overgangskasten toegepast: |
|
|
||
|
aantal stroomafnemers
|
type stroomafnemer
|
type overgangskast
|
||
|
2 collector trolleys
|
CL7-2 t/m 4-35
|
TTB70-4
|
||
|
2 collector trolleys
|
CL7-5 t/m 7-35
|
TTB70-7
|
||
|
2 collector trolleys
|
CL7-2 t/m 5-70
|
OG200-5
|
||
|
2 collector trolleys
|
CL7-6 t/m 7-70
|
OG200-7
|
||
|
2 collector trolleys
|
CL7-2 t/m 4-100
|
OG300-4
|
||
|
2 collector trolleys
|
CL7-5 t/m 7-100
|
OG300-7
|
||
|
3 collector trolleys
|
CL7-2 t/m 4-35
|
TTB100-4
|
||
|
3 collector trolleys
|
CL7-5 t/m 7-35
|
TTB100-7
|
||
|
3 collector trolleys
|
CL7-2 t/m 4-70
|
OG300-4
|
||
|
3 collector trolleys
|
CL7-5 t/m 7-70
|
OG300-7
|
||
|
koolborstel type
|
|
standaard koolborstels
|
|
Zilvergraphiet borstels*
|
|
|||||
|
toepassing
|
Borstelpositie in
stroomafnemer |
art.nr.
|
voor normale geleiders
|
art.nr.
|
voor verzilverde geleiders
|
|||||
|
Faseborstel** norm.
|
1,2,3 en 6
|
1411021
|
K91P
|
1412221
|
KZ91P
|
|||||
|
Faseborstel** twin
|
4 en 5
|
1410601
|
C91D
|
1410621
|
CZ91D
|
|||||
|
Aardeborstel
|
7
|
1410521
|
C91A
|
1410531
|
CZ91A
|
|||||
|
* Zilvergraphietborstels zijn zachter dan de geleiders
** Ook geschikt voor gelijkstroom |
|
|
|
|
|
|||||
