Green Pin

Norm: Volgens ASTM F1145-92, voorheen Amerikaanse federale specificaties FF-T-791b.

Certificering: Op verzoek kan een fabriekscertificaat, een beproevingsrapport en/of een conformiteitsverklaring worden geleverd.

  • Materiaal: Gesmeed hoogwaardig staal SAE 1035 of 1045
  • Afwerking: Thermisch verzinkt.
  • Veiligheidsfactor: : 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

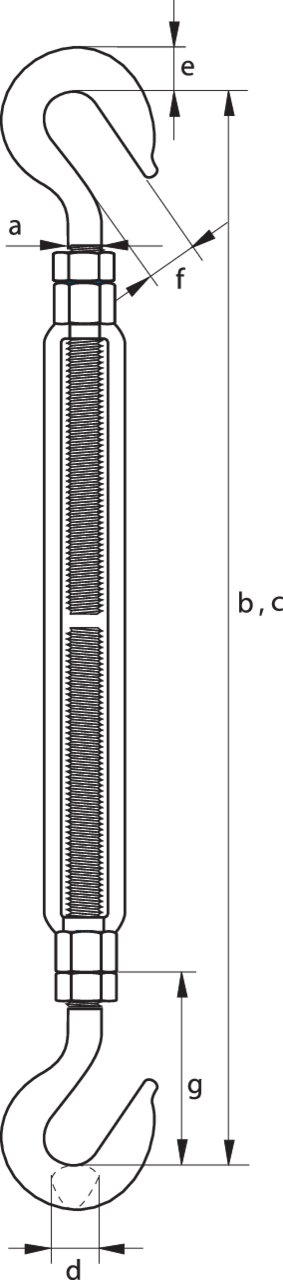

Artikelnr. WLL Draaddia. (inch) Opname
inch
Lengte ingedraaid b
mm
Lengte uitgedraaid c
mm
Dikte haak d
mm
Dikte haak e
mm
Opening haak f
mm
Gesloten lengte positie g
mm
Gewicht
kg
CAD
11.51SSGPHH1006 0,54 3/8 6 278 415 13 16 15 42 0,53
11.51SSGPHH1209 0,68 1/2 12 456 739 13 19 16 47 1,34
11.51SSGPHH1212 1 1/2 6 305 434 16 22 16 48 0,93
11.51SSGPHH1206 1 1/2 9 380 587 16 22 16 47 1,16
11.51SSGPHH1606 1,02 5/8 6 356 479 16 23 21 67 0,98
11.51SSGPHH1612 1,02 5/8 12 507 784 16 23 21 66 1,71
11.51SSGPHH2506 1,36 3/4 9 468 664 20 27 24 78 1,88
11.51SSGPHH1609 1,59 5/8 9 431 632 20 24 21 67 1,96
11.51SSGPHH1906 2,27 1 6 479 586 26 35 31 109 3,87
11.51SSGPHH1918 2,27 1 18 778 1.191 26 35 31 106 6
11.51SSGPHH2512 2,27 1 24 928 1.495 26 35 31 105 7,52
11.51SSGPHH1909 2,36 3/4 6 393 511 22 27 24 79 1,53
11.51SSGPHH2518 2,36 3/4 12 544 816 22 27 24 78 3,27
11.51SSGPHH2524 2,36 3/4 18 696 1.122 22 27 24 78 4,5
11.51SSGPHH1912 4,54 1 12 625 886 26 35 31 106 6,64
