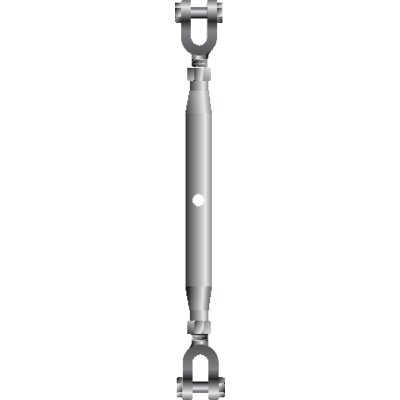

• Materiaal: Zacht staal
  • Afwerking: Thermisch verzinkt.
  • Opmerking: Uiteinden van de 6 en 8 mm spanschroeven zijn thermisch verzinkt.
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

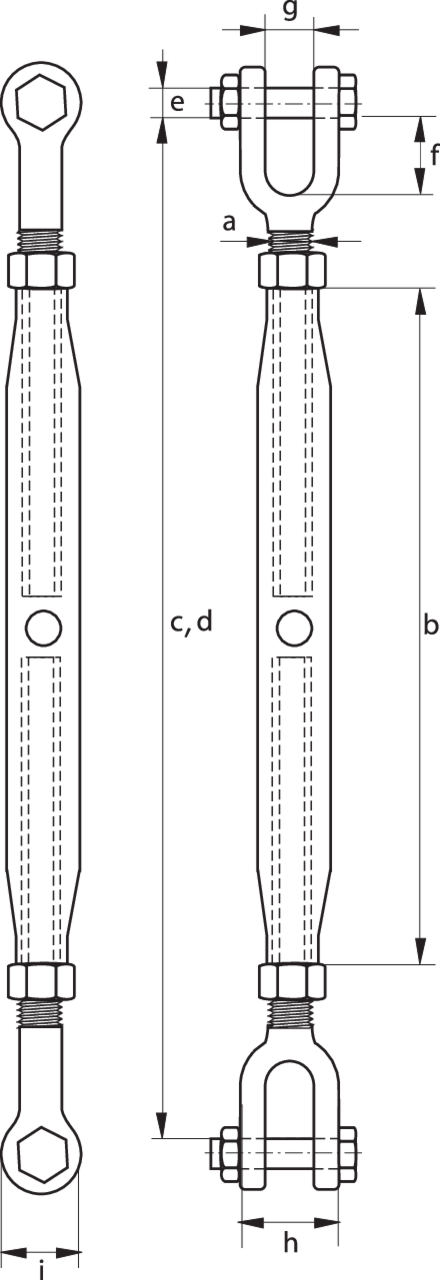

WLL Dia. gaffel oog i
mm
Lengte huis b
mm
Lengte gesloten positie c
mm
Lengte open positie d
mm
Dia. pin e
mm
Opening gaffel g
mm
Breedte gaffel h
mm
Draad a Binnenlengte f
mm
Gewicht
kg
CAD
0,2 13 100 170 250 5 7 20 6 16 0,16 -
0,32 14 108 199 279 6 9 24 8 22 0,27 -
0,5 19 125 222 312 8 10,5 28 10 22 0,45 -
0,7 23 195 315 470 10 13 34 12 27 0,85 -
1,2 29 230 388 568 12 18 42 16 33 1,57 -
1,5 33 270 449 654 16 20 51 20 38 2,67 -
2,2 38 295 490 715 20 25 55 22 45 3,68 -
3,2 46 325 538 793 22 30 70 24 52 5,3 -
4,8 60 370 680 965 30 38 82 33 70 12 -
6 76 400 707 1.002 33 45 85 39 70 14,2 -
8,5 85 400 761 1.011 39 50 94 45 86 20,8 -
11 92 400 780 1.005 45 58 98 48 97 24 -

Download CAD
