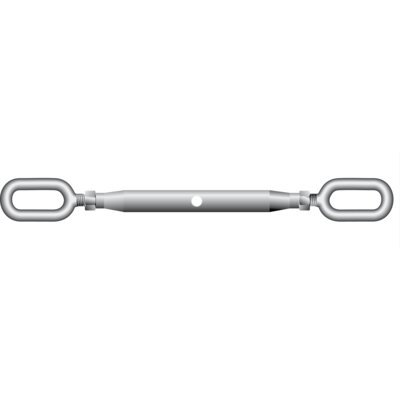

VAN BEEST




  • Materiaal: Zacht staal
  • Afwerking: Thermisch verzinkt.
  • Opmerking: Uiteinden van de 6 en 8 mm spanschroeven zijn thermisch verzinkt.
  • Veiligheidsfactor: MBL equals 5 x WLL.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

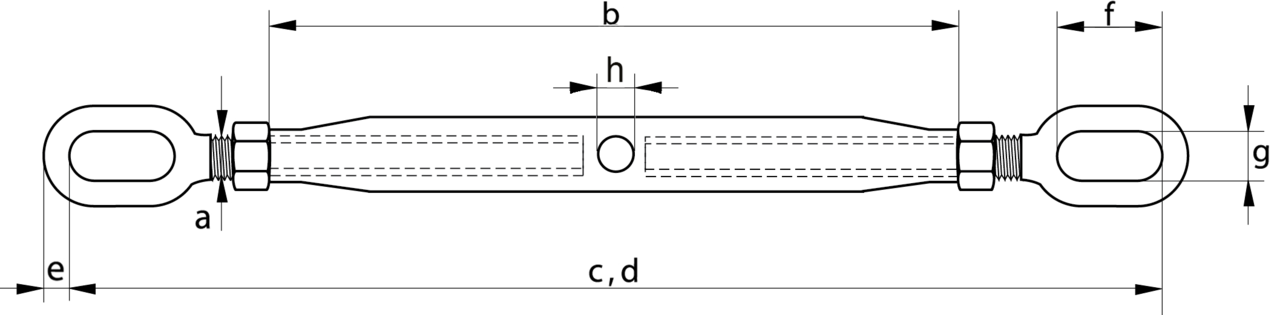

Artikelnr. WLL
ton
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
g
mm
h
mm
Gewicht
kg
CAD
11.50SSGHOO0600 0,2 6 100 160 240 5,5 11 11 6 0,13 -
11.50SSGHOO0800 0,32 8 108 175 255 6 12 12 8 0,2 -
11.50SSGHOO1000 0,5 10 125 205 300 8,5 13 13 8 0,6 -
11.50SSGHOO1200 0,7 12 195 320 480 11 30 15 10 0,8 -
11.50SSGHOO1600 1,2 16 230 380 555 12 40 20 11 1,4 -
11.50SSGHOO1900 1,5 20 270 455 660 16 50 24 12 2,4 -
11.50SSGHOO2200 2,2 22 295 495 720 16 50 24 12 3 -
11.50SSGHOO2500 3,2 24 325 540 790 19 56 28 12 4 -
11.50SSGHOO3200 4,8 33 370 660 940 29 70 35 14 9 -
11.50SSGHOO3800 6 39 400 720 1,02 35 80 40 15 11,5 -
11.50SSGHOO4500 8,5 45 400 721 879 31 49 49 16 20,8 -
11.50SSGHOO5000 11 48 400 767 1,032 37 52 52 16 24 -
