Crosby
Algemeen: Crosby kabelkous S-412. Geschikt voor pin van sockets.
Norm: Volgens de vereisten van BSEN 13411-1
  • Markering: Volgens norm
  • Norm: EN 13411-1

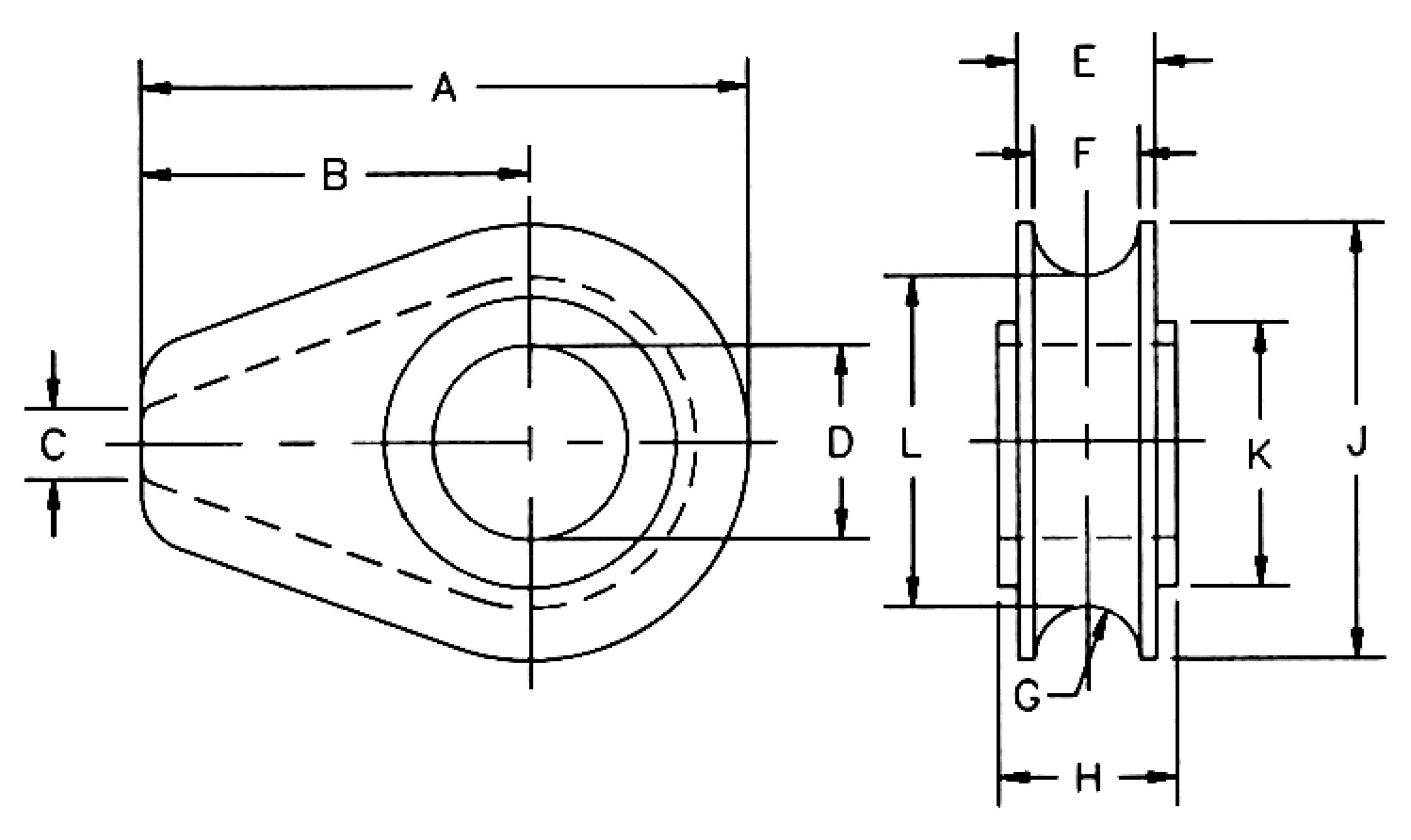

S-412 kous tekening
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. Kabeldia. (mm) A
mm
B
mm
C
mm
D
mm
D tolerance E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
L
mm
Gewicht CAD
10.271037121 13 71,5 44,5 6,35 26,9 +-5% 19,1 14,2 7,1 22,4 54 41,4 39,6 0,28
10.271037149 16 119 76 9,65 33,3 +-4% 26,9 20,6 10,4 28,7 86 57 65 1
10.271037167 18-20 119 76 9,65 38,1 +-3% 26,9 20,6 10,4 35,1 86 57 65 1,05
10.271037201 24-26 154 97 12,7 54 +-3% 35,1 26,9 13,5 46 114 82,5 87,5 2,38
10.271037185 22 154 97 12,7 44,5 +-3% 35,1 26,9 13,5 41,4 114 82,5 87,5 2,47
10.271037229 28-30 184 116 16 60,5 +-2% 44,5 33,3 16,8 52,5 137 98,5 103 4,21
10.271037247 32-35 184 116 16 67 +-2% 49,3 38,9 19,8 58,5 137 98,5 105 4,45
