Algemeen: Harpsluiting ROV Polar Green Pin P-5363

Certificering: Dit product kan zonder extra kosten worden geleverd met een fabriekscertificaat, 3.1 materiaal certificaat, leverancierscertificaat en/of een conformiteitsverklaring.

Het is aan de gebruiker om de sluitingen aan staalkabels etc. te bevestigen en om loops of apenknopen aan te brengen. Van Beest levert de beugel, de bout en twee drukknoppen.

  • Materiaal: Beugel en bout gelegeerd staal, sterkteklasse 8, gekoeld en gehard.
  • Markering: Volgens norm
  • Temperatuursbereik: -40ºC tot +200ºC
  • Norm: EN 13889
  • Opmerking: Alleen voor in-line gebruik.
  • Veiligheidsfactor: 5:1
  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

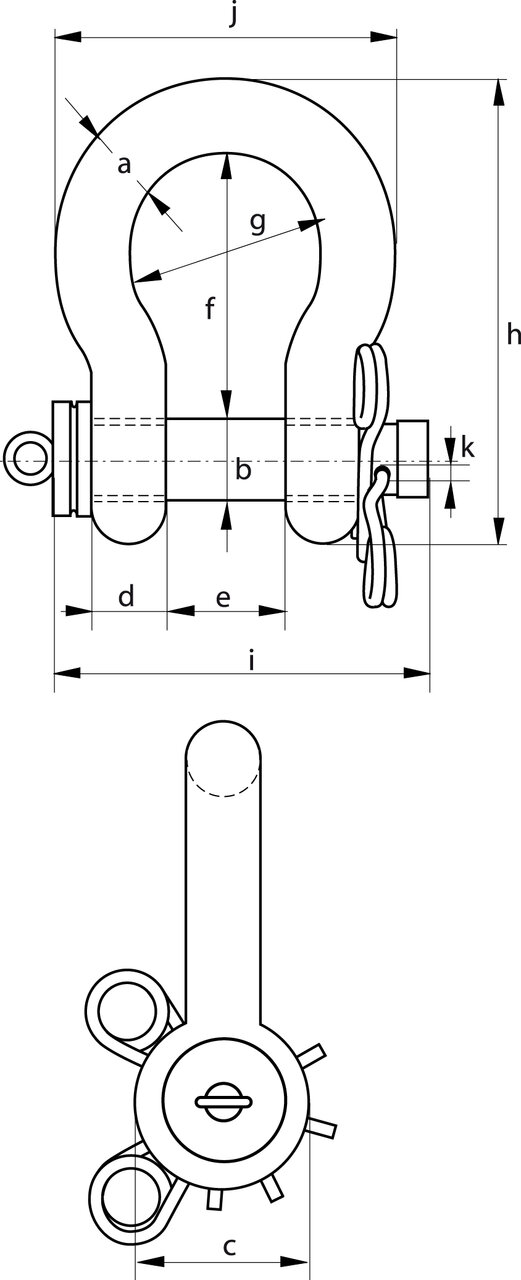

WLL
ton
Dia. boog a
mm
Dia. pin b
mm
Dia. oog c
mm
Breedte oog d
mm
Binnenbreedte e
mm
Binnenlengte f
mm
Breedte boog g
mm
Lengte h
mm
Lengte bout i
mm
Breedte j
mm
Dia. k
mm
Gewicht
kg
CAD
6,5 22 25 52 22 36 83 58 144 130 102 5,5 1,7
9,5 28 32 66 28 47 108 75 185 166 131 6,5 3,4
12 32 35 72 32 51 115 83 201 184 147 6,5 4,7
17 38 42 88 38 60 146 99 249 202 175 6,5 8
25 45 50 103 45 74 178 126 300 243 216 8,5 13,6
35 50 57 116 50 83 197 138 334 269 238 8,5 19,1
42,5 57 65 130 57 95 222 160 377 301 274 8,5 28,3
55 65 70 145 65 105 260 180 433 329 310 8,5 38
85 75 83 162 75 127 329 190 527 375 340 8,5 60
