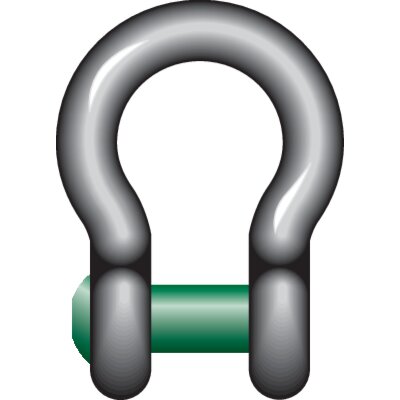

Algemeen: Harpsluiting met verzonken bout Green Pin G-4169.

Norm: EN 13889 en voldoet aan de normen van de Amerikaanse federale specificaties RR-C-271 Klasse A

Certificering: Dit product kan zonder extra kosten worden geleverd met een fabriekscertificaat, 3.1 materiaal certificaat, leverancierscertificaat en/of een conformiteitssverklaring.

  • Materiaal: Beugel en bout hoogwaardig staal, sterkteklasse 6, gekoeld en gehard.
  • Afwerking: Thermisch verzinkt
  • Opmerking: Sleutel voor het losschroeven van de bout is los leverbaar.
  • Veiligheidsfactor: 6:1
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

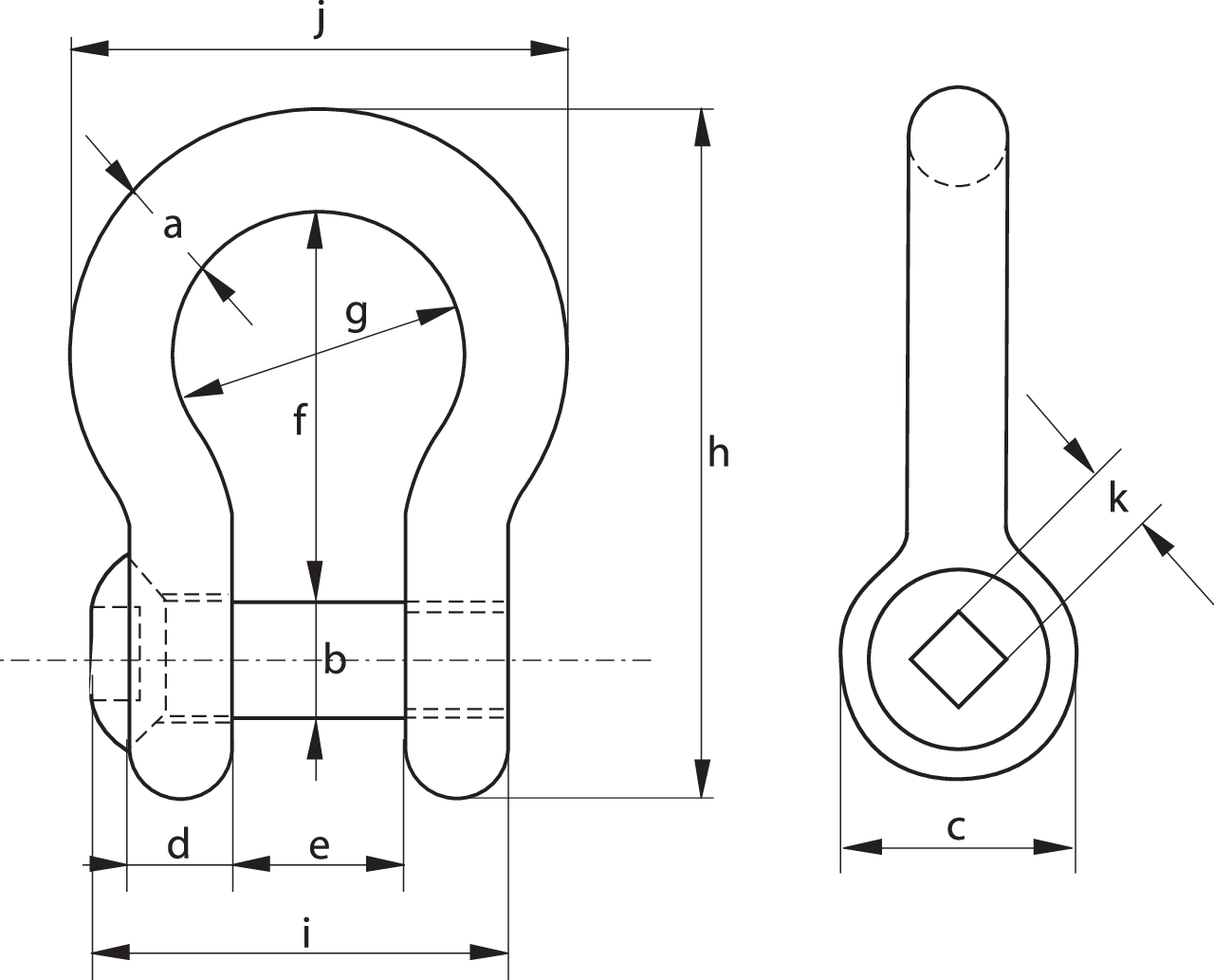

WLL
ton
Lengte h
mm
Breedte boog g
mm
Lengte bout I
mm
Breedte j
mm
Gat k
mm
Dia. boog a
mm
Dia. pin b
mm
Dia. oog c
mm
D
mm
E
mm
Binnenlengte f
mm
Gewicht
kg
CAD
2 89 32 51 58 11 13,5 16 34 13 22 51 0,31 -
3,25 110 43 63 75 11 16 19 40 16 27 64 0,56 -
4,75 129 51 74 89 11 19 22 46 19 31 76 0,98 -
6,5 144 58 85 102 13 22 25 52 22 36 83 1,46 -
8,5 164 68 99 118 13 25 28 59 25 43 95 2,18 -
9,5 185 75 110 131 17 28 32 66 28 47 108 3,06 -
12 201 83 122 147 17 32 35 72 32 51 115 4,24 -
13,5 227 92 135 162 17 35 38 80 35 57 133 5,59 -
17 249 99 145 175 17 38 42 88 38 60 146 7,37 -
