G-3163 Harpsluiting MB Yellow Pin

Home / Producten / Ketting & toebehoren / Sluitingen / Harpsluitingen / G-3163 Harpsluiting MB Yellow Pin

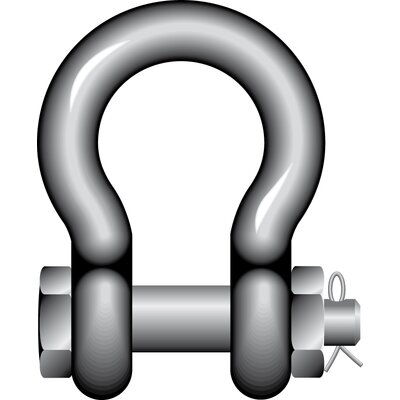

Algemeen: Harpsluiting moerbout Yellow Pin G-3163.

Norm: Volgens Amerikaanse federale specificaties RR-C-271.

Materiaal: Beugel en bout hoogwaardig staal, sterkteklasse 6.
Afwerking: Thermisch verzinkt.

Veiligheidsfactor: 6:1.
Grade: 6

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

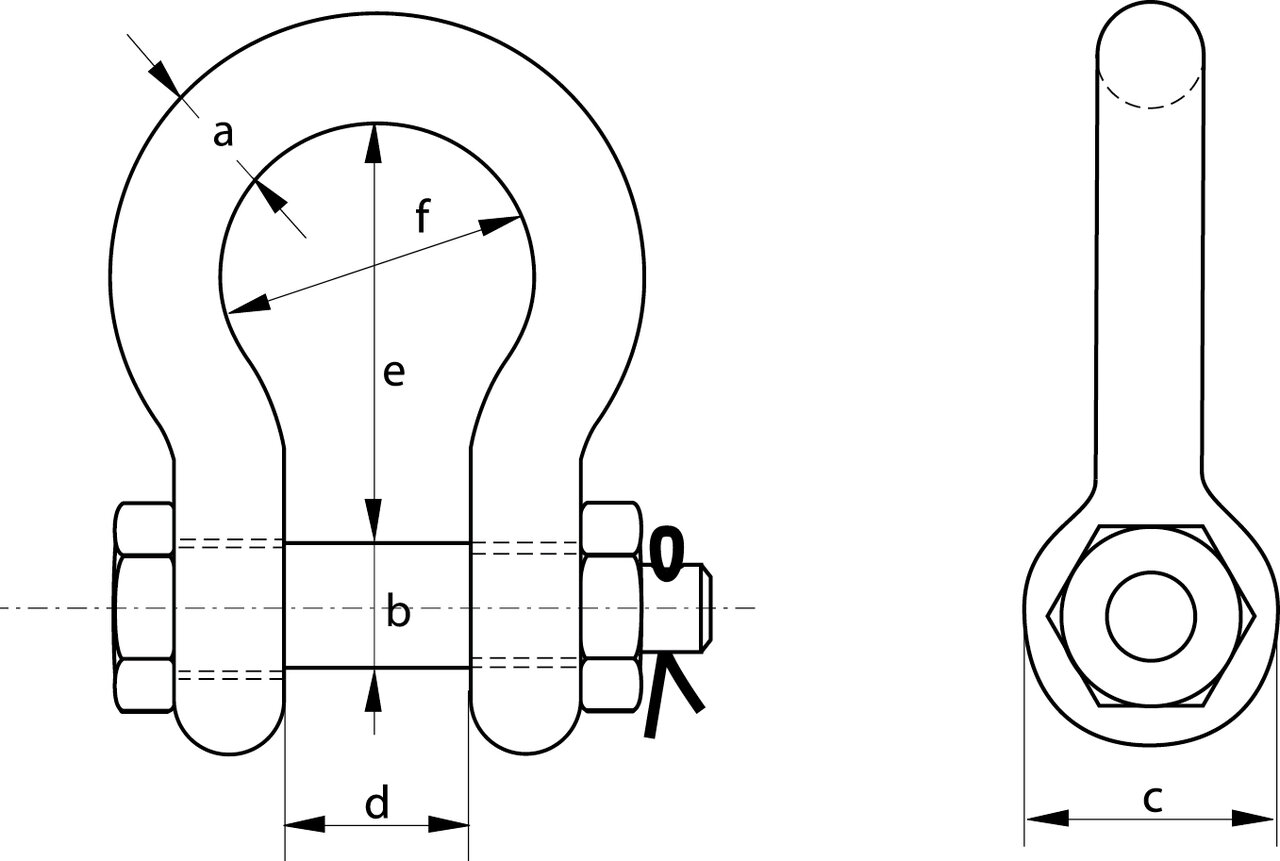

Dia. mm	WLL ton	Maat	Dia. boog a mm	Dia. pin b mm	Dia. oog c mm	Binnenbreedte d mm	Binnenlengte e mm	Breedte boog f mm	Gewicht kg	CAD
30	2	33	13	16	30	20	48	33	0,36	-
38	3,25	43	16	19	38	27	60	43	0,7	-
46	4,75	50	19	22	46	32	71	50	1,1	-
53	6,5	58	22	25	53	36	84	58	1,79	-
61	8,5	68	25	28	61	43	95	68	2,57	-
68	9,5	74	28	32	68	46	108	74	3,75	-
76	12	82	32	35	76	51	119	82	5,32	-
84	13,5	92	35	38	84	57	133	92	7,19	-
92	17	98	38	42	92	60	146	98	9,44	-
106	25	127	45	50	106	73	177	127	15,4	-

Download CAD

Description

To download CAD files, you must provide a valid e-mail address

Fetching the CAD file...
