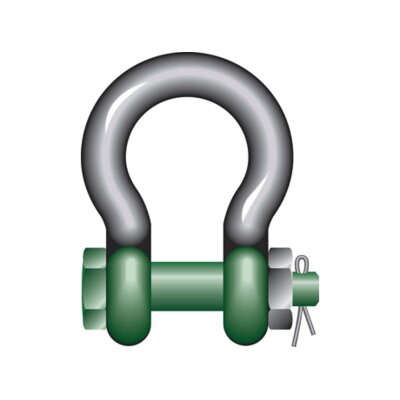

Algemeen: Harpsluiting moerbout "Polar" Green Pin G-5163.

Norm: EN 13889 en voldoet aan de normen van de Amerikaanse federale specificaties RR-C-271 Type IVA Klasse 3B

Certificering: Dit product kan zonder extra kosten worden geleverd met een fabriekscertificaat, 3.1 materiaal certificaat, leverancierscertificaat, een conformiteitsverklaring en/of een DNV 2.7-1 certificaat.

  • Materiaal: Beugel en bout gelegeerd staal, sterkteklasse 8, gekoeld en gehard.
  • Temperatuursbereik: -40ºC tot +200ºC
  • Afwerking: Thermisch verzinkt
  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. WLL
ton

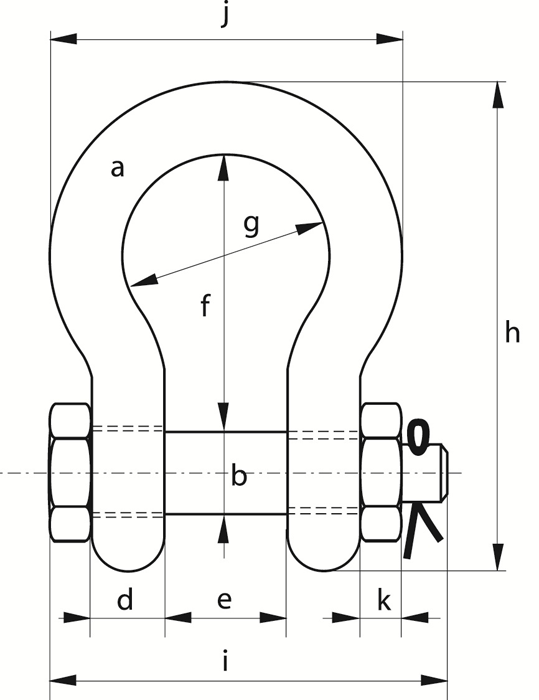

Breedte boog g
mm
Breedte j
mm
Dia. boog a
mm
Dia. pin b
mm

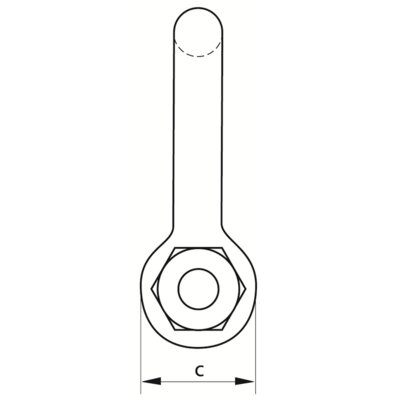

Dia. oog c
mm
Binnenlengte f
mm
Lengte h
mm
Boutlengte i
mm
Dikte moer k
mm
D
mm
E
mm
Gewicht
kg
CAD
11.31POGHMB13 2 32 58 13,5 16 34 51 89 82 13 13 22 0,42 -
11.31POGHMB16 3,25 43 75 16 19 40 64 110 98 17 16 27 0,74 -
11.31POGHMB19 4,75 51 89 19 22 46 76 129 114 19 19 31 1,18 -
11.31POGHMB22 6,5 58 102 22 25 52 83 144 130 22 22 36 1,77 -
11.31POGHMB25 8,5 68 118 25 28 59 95 164 150 25 25 43 2,58 -
11.31POGHMB28 9,5 75 131 28 32 66 108 185 166 27 28 47 3,66 -
11.31POGHMB32 12 83 147 32 35 72 115 201 178 30 32 51 4,91
11.31POGHMB35 13,5 92 162 35 38 80 133 227 197 33 35 57 6,54 -
11.31POGHMB38 17 99 175 38 42 88 146 249 202 19 38 60 8,19 -
11.31POGHMB45 25 126 216 45 50 103 178 300 249 23 45 74 14,22 -
11.31POGHMB50 35 138 238 50 57 116 197 334 269 26 50 83 19,85 -
11.31POGHMB57 42,5 160 274 57 65 130 222 377 301 29 57 95 28,33 -
11.31POGHMB65 55 180 310 65 70 145 260 433 330 32 65 105 39,59 -
11.31POGHMB75 85 190 340 75 83 162 329 527 380 39 73 127 62
