Home / Producten / Ketting & toebehoren / Sluitingen / P-5365 Harpsluiting ROV Polar Green Pin

P-5365 Harpsluiting ROV Polar Green Pin

Algemeen: Harpsluiting ROV Polar Green Pin P-5365.

  • Materiaal: Beugel en bout gelegeerd staal, sterkteklasse 8, gekoeld en gehard.
  • Temperatuursbereik: -40ºC tot +200ºC
  • Afwerking: Beugel wit geverfd, bout groen geverfd.
  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

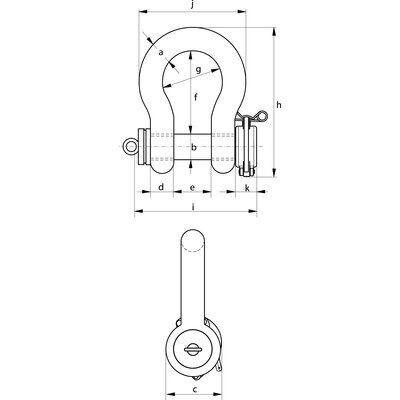

WLL
ton		 Lengte h
mm		 Breedte boog g
mm		 Lengte bout I
mm		 Breedte j
mm		 Dia. boog a
mm		 Dia. pin b
mm		 Dia. oog c
mm		 width locking clamp k
mm		 D
mm		 E
mm		 Binnenlengte f
mm		 Gewicht
kg		 CAD
6,5 164 58 140 102 22 25 52 45 22 36 83 2,27 -
9,5 200 75 172 131 28 32 66 48 28 47 108 4,25 -
12 213 83 184 147 32 35 72 48 32 51 115 5,36 -
17 266 99 209 175 38 42 88 48 38 60 146 9,27 -
25 309 126 243 216 45 50 103 48 45 74 178 14,62 -
35 350 138 269 238 50 57 116 48 50 83 197 20,75 -
42,5 377 160 301 274 57 65 130 48 57 95 222 28,33 -
55 440 180 329 310 65 70 145 48 65 105 260 41 -
85 527 190 375 340 75 83 162 48 75 127 329 61 -
120 647 238 440 428 95 95 208 60 91 147 400 110 -
150 688 275 490 485 105 108 138 60 102 169 410 160 -
200 938 290 520 530 120 130 279 60 113 179 513 235 -
250 904 305 560 565 130 140 199 60 118 205 554 285 -
