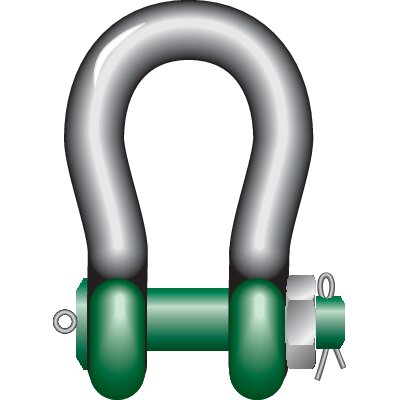

Algemeen: Harpsluiting moerbout "Polar Heavy Duty" Green Pin P-6031.

Certificering: Dit product kan zonder extra kosten worden geleverd met een fabriekscertificaat, 3.1 materiaal certificaat, leverancierscertificaat, conformiteitssverklaring en alle sluitingen vanaf 150T worden geleverd met een Lloyd's certificaat.

  • Materiaal: Beugel en bout gelegeerd staal, sterkteklasse 8, gekoeld en gehard.
  • Markering: Volgens norm
  • Temperatuursbereik: -40ºC tot +200ºC
  • Afwerking: Beugel silver geverfd, bout groen geverfd (120T sluiting thermisch verzinkt)
  • Norm: EN 13889
  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

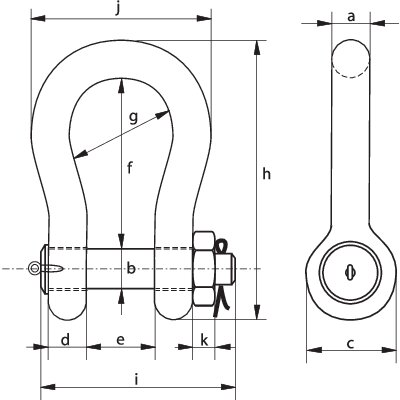

Artikelnr. WLL
ton
Lengte h
mm
Breedte boog g
mm
Lengte bout I
mm
Breedte j
mm
Dikte moer k
mm
Dia. boog a
mm
Dia. pin b
mm
Dia. oog c
mm
D
mm
E
mm
Binnenlengte f
mm
Gewicht
kg
CAD
11.31HDPOPHM0120 120 647 238 440 428 50 95 95 208 91 147 400 110 -
11.31HDPOPHM0150 150 688 275 490 485 60 105 108 238 102 169 410 160 -
11.31HDPOPHM0200 200 838 290 520 530 60 120 130 279 113 179 513 235 -
11.31HDPOPHM0250 250 904 305 560 565 65 130 140 299 118 205 554 285 -
11.31HDPOPHM0300 300 996 305 575 585 70 140 150 325 123 205 618 340 -
11.31HDPOPHM0400 400 1.114 325 690 665 70 170 175 376 164 231 668 560 -
11.31HDPOPHM0500 500 1.190 350 720 710 70 180 185 398 164 256 718 685 -
11.31HDPOPHM0600 600 1.243 375 810 775 70 200 205 444 189 282 718 880 -
11.31HDPOPHM0700 700 1.263 400 870 820 70 210 215 454 204 308 718 980 -
11.31HDPOPHM0800 800 1.270 400 870 820 70 210 220 464 204 308 718 1.100 -
11.31HDPOPHM0900 900 1.296 420 920 860 70 220 230 485 215 328 718 1.280 -
11.31HDPOPHM1000 1.000 1.336 420 940 900 70 240 240 515 215 349 718 1.460 -
11.31HDPOPHM1250 1.250 1.456 450 1.025 970 70 260 270 585 230 369 768 1.990 -
11.31HDPOPHM1500 1.500 1.556 450 1.025 1.010 70 280 290 625 230 369 818 2.400 -
