• Niet voor hijsen


  • Afwerking: Verzinkt.
  • Waarschuwing: Niet geschikt voor hijsdoeleinden!
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

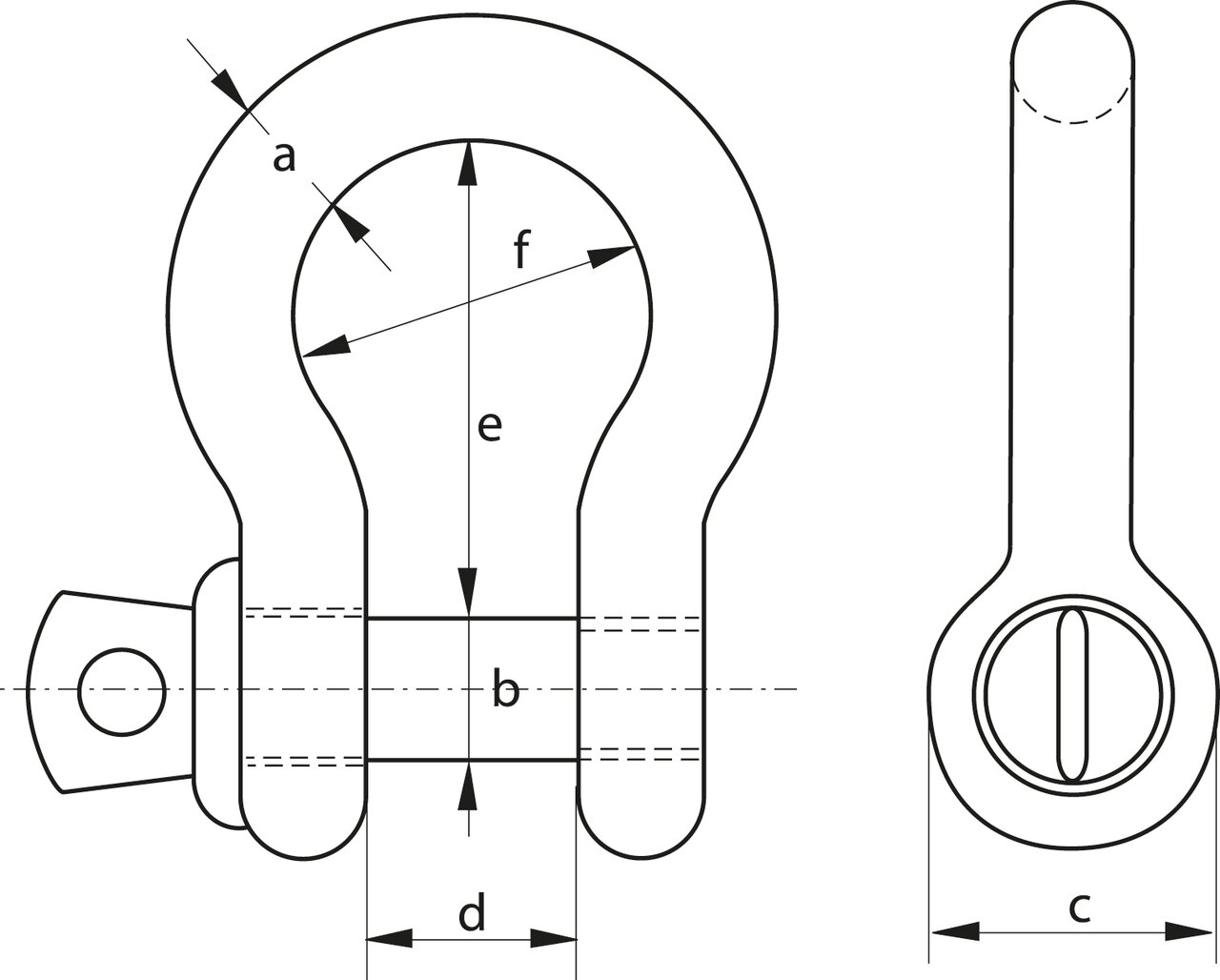

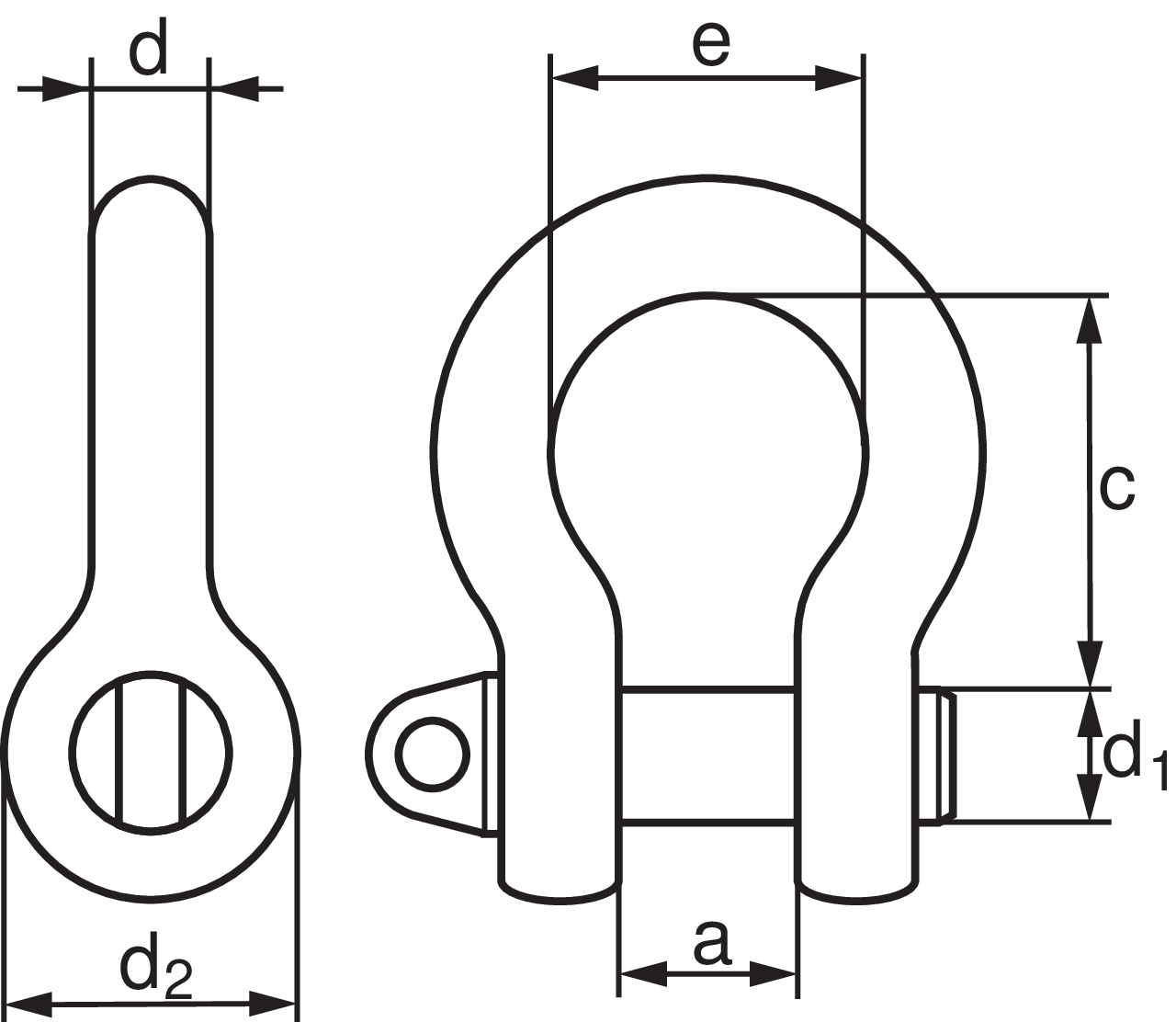

Artikelnr. a
mm
b
mm
c
mm
d
mm
E (mm) F (mm) Gewicht
kg/100pc
CAD
11.55E116105 5 5 10 10 20 15 1,4
11.55E116106 6 6 12 12 20 18 2,4
11.55E116108 8 8 16 16 32 24 5,4
11.55E116110 10 10 20 20 40 30 10,6
11.55E116111 11 11 22 22 44 33 16,4
11.55E116112 12 12 24 24 48 36 19,4
11.55E116114 14 14 28 28 56 42 44
11.55E116116 16 16 32 32 64 48 44,2
11.55E116119 19 19 38 38 76 57 82,8
11.55E116122 22 22 44 44 88 66 116
11.55E116125 25 25 50 50 100 75 168
11.55E116128 28 28 56 56 112 84 232
11.55E116132 32 32 64 64 128 96 382
11.55E116138 38 38 76 76 152 114 623
**Tolerancie +/- 5%
