Algemeen: Harpsluiting met verzonken bout Green Pin G-4169.

Norm: EN 13889 en voldoet aan de normen van de Amerikaanse federale specificaties RR-C-271 Klasse A

Certificering: Dit product kan zonder extra kosten worden geleverd met een fabriekscertificaat, 3.1 materiaal certificaat, leverancierscertificaat en/of een conformiteitssverklaring.

  • Materiaal: Beugel en bout hoogwaardig staal, sterkteklasse 6, gekoeld en gehard.
  • Afwerking: Thermisch verzinkt
  • Opmerking: Sleutel voor het losschroeven van de bout is los leverbaar.
  • Veiligheidsfactor: 6:1
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

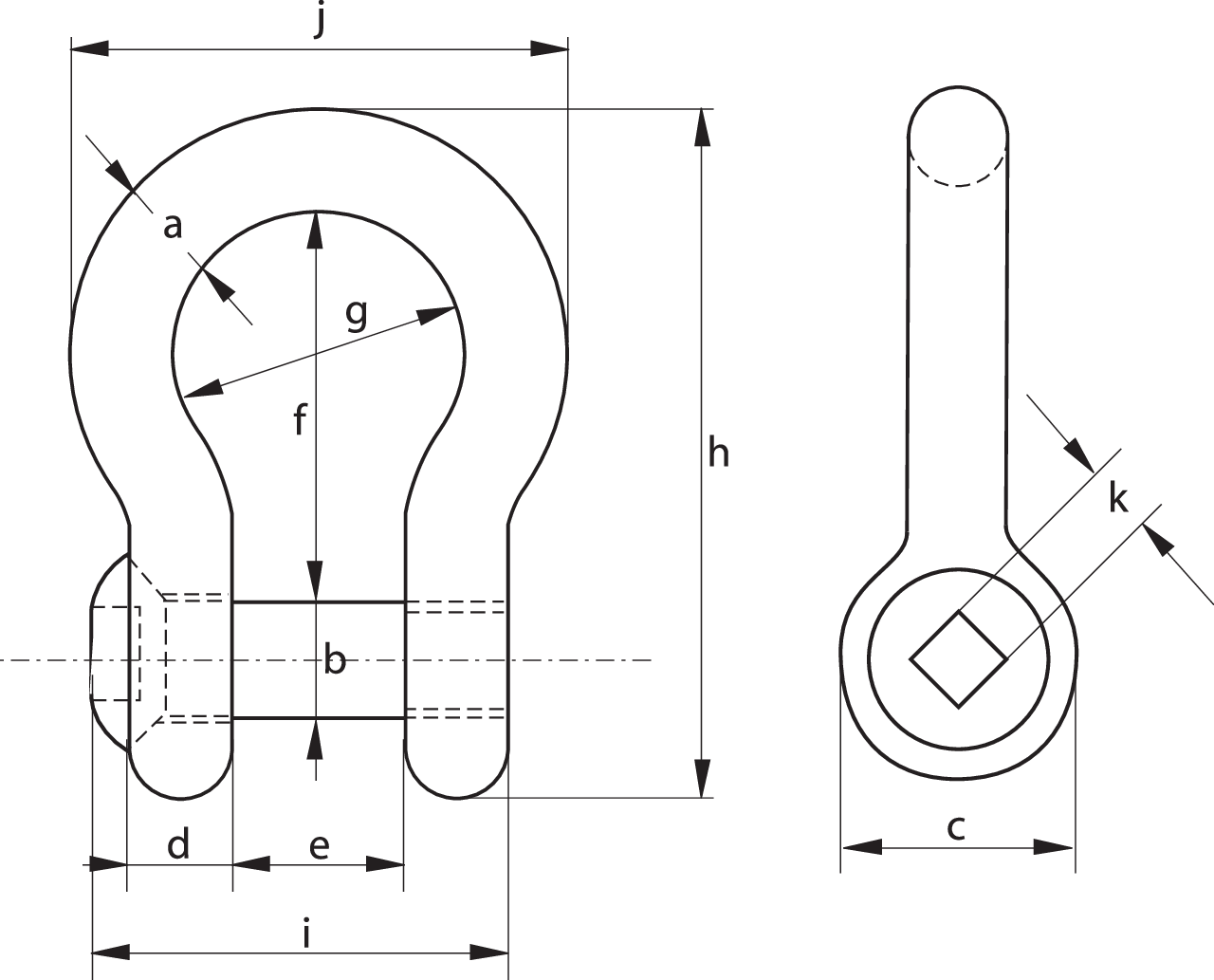

WLL
ton
Lengte h
mm
Breedte boog g
mm
Lengte bout I
mm
Breedte j
mm
Gat k
mm
Dia. boog a
mm
Dia. pin b
mm
Dia. oog c
mm
D
mm
E
mm
Binnenlengte f
mm
Gewicht
kg
CAD
2 89 32 51 58 11 13,5 16 34 13 22 51 0,31
3,25 110 43 63 75 11 16 19 40 16 27 64 0,56
4,75 129 51 74 89 11 19 22 46 19 31 76 0,98
6,5 144 58 85 102 13 22 25 52 22 36 83 1,46
8,5 164 68 99 118 13 25 28 59 25 43 95 2,18
9,5 185 75 110 131 17 28 32 66 28 47 108 3,06
12 201 83 122 147 17 32 35 72 32 51 115 4,24
13,5 227 92 135 162 17 35 38 80 35 57 133 5,59
17 249 99 145 175 17 38 42 88 38 60 146 7,37
