Algemeen: Harpsluiting moerbout Yellow Pin G-3163.

Norm: Volgens Amerikaanse federale specificaties RR-C-271.

  • Materiaal: Beugel en bout hoogwaardig staal, sterkteklasse 6.
  • Afwerking: Thermisch verzinkt.
  • Veiligheidsfactor: 6:1.
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Dia.
mm
WLL
ton

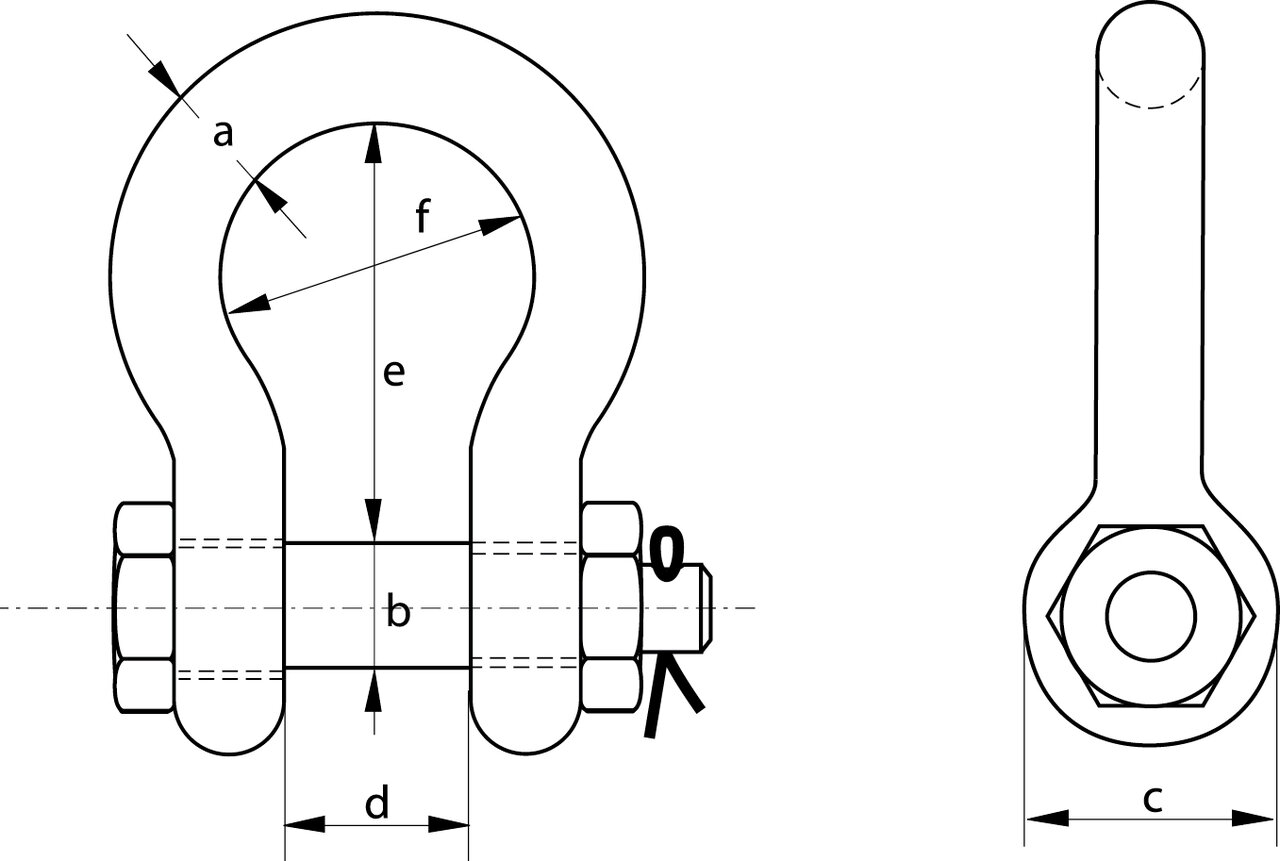

Maat Dia. boog a
mm
Dia. pin b
mm
Dia. oog c
mm
Binnenbreedte d
mm
Binnenlengte e
mm
Breedte boog f
mm
Gewicht
kg
CAD
30 2 33 13 16 30 20 48 33 0,36
38 3,25 43 16 19 38 27 60 43 0,7
46 4,75 50 19 22 46 32 71 50 1,1
53 6,5 58 22 25 53 36 84 58 1,79
61 8,5 68 25 28 61 43 95 68 2,57
68 9,5 74 28 32 68 46 108 74 3,75
76 12 82 32 35 76 51 119 82 5,32
84 13,5 92 35 38 84 57 133 92 7,19
92 17 98 38 42 92 60 146 98 9,44
106 25 127 45 50 106 73 177 127 15,4
