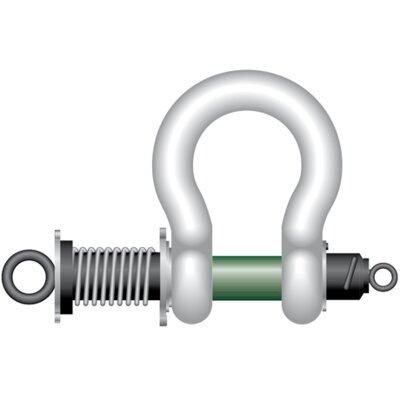

Algemeen: Harpsluiting ROV Polar "Spring Release" Green Pin G-5367.

Certificering: Dit product kan zonder extra kosten worden geleverd met een fabriekscertificaat, 3.1 materiaal certificaat, leverancierscertificaat en/of een conformiteitsverklaring.

Deze sluiting is in elkaar gezet met staalkabel en apenknoop.
Voor sluitingen van 35T t/m 150T is een speciale spanner nodig om de sluiting in elkaar te zetten.

  • Materiaal: Beugel en bout gelegeerd staal, sterkteklasse 8, gekoeld en gehard.
  • Temperatuursbereik: -40ºC tot +200ºC
  • Afwerking: Beugel wit geverfd, bout groen geverfd.
  • Opmerking: Alleen voor in-line gebruik.
  • Grade: 8
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

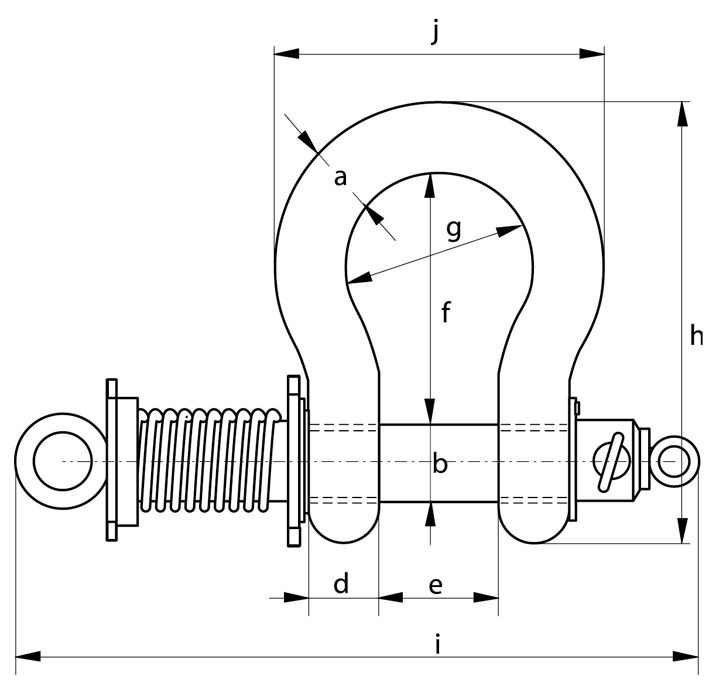

WLL Lengte h
mm
Breedte boog g
mm
Lengte bout I
mm
Breedte j
mm
Dia. boog a
mm
Dia. pin b
mm

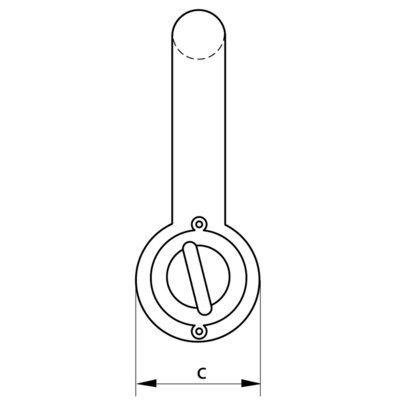

Dia. oog c
mm
Binnenbreedte e
mm
D
mm
Binnenlengte f
mm
Gewicht
kg
CAD
12 201 83 291 147 32 35 72 51 32 115 5,24
13,5 227 92 301 162 35 38 80 57 35 133 7
17 249 99 360 175 38 42 88 60 38 146 9,25
25 300 126 370 216 45 50 103 74 45 178 15,5
35 334 138 400 238 50 57 116 83 50 197 20,4
42,5 377 160 460 274 57 65 130 95 57 222 39
55 433 180 490 310 65 70 145 105 65 260 42
85 527 190 587 340 75 83 162 127 75 329 67
120 646 238 687 428 95 95 208 147 91 399 123
150 688 275 727 485 105 108 238 169 102 410 168
