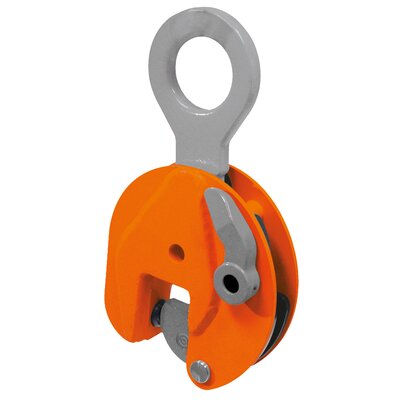

Algemeen: Voor het verticaal hijsen en verplaatsen van stalen platen en structuren. De VCW/SVCW plaatklemmen zijn voorzien van een veiligheidsmechanisme dat verhindert dat de last gaat glijden wanneer de hijskracht wordt toegepast en wanneer de last wordt neergelaten. De klemis vergrendeld in eowel open als gesloten positie. Hijscapacteit en opening staan duidelijk in de klem gegraveerd.

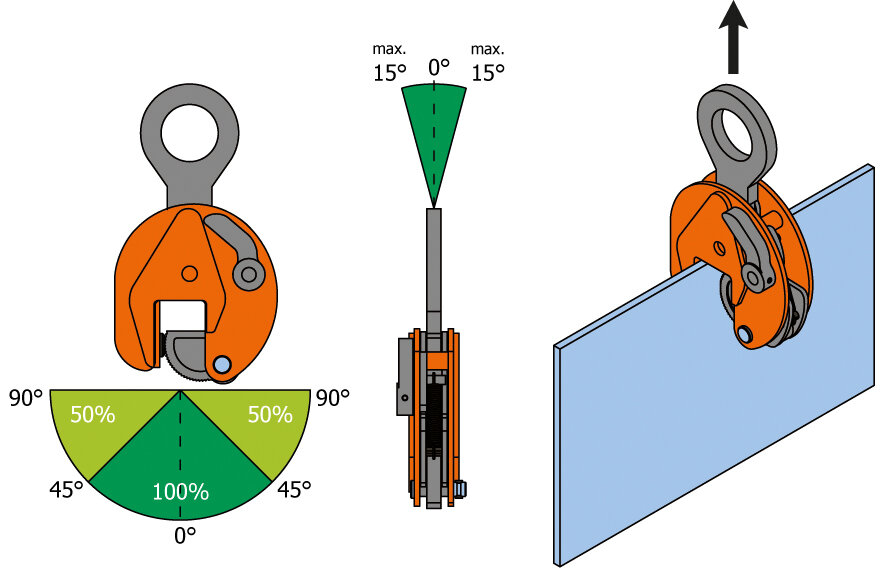

Minimaal te belasten met 10% van de werklast.

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

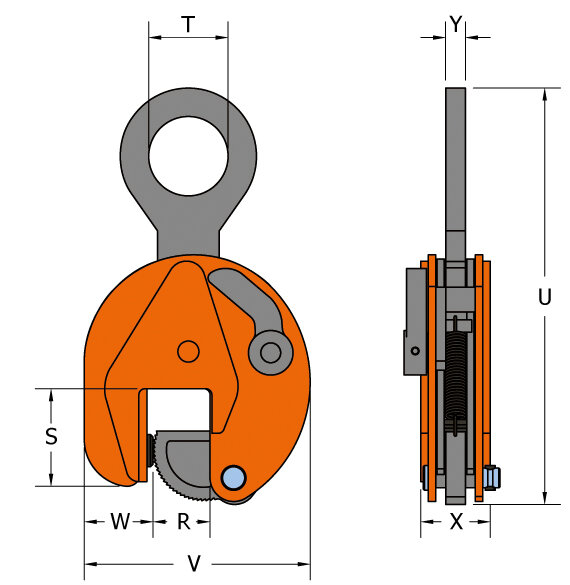

Artikelnr. Code X
mm
Y
mm
Opening R (mm) S (mm) T
mm
U
mm
V
mm
W
mm
Gewicht
og
CAD
16.01VCEW1t VCEW 1 t 47 15 0-25 56 45 263 141 37 3,5
16.01VCEW2t VCEW 2 t 56 16 0-35 78 64 336 183 56 7
16.01VCEW3t VCEW 3 t 56 16 0-35 78 64 336 183 56 7
16.01VCEW4.5t VCEW 4.5 t 77 20 0-25 85 70 423 203 60 15
16.01VCEW4.5t VCEW 4.5 t 78 20 0-45 85 70 425 228 60 16
16.01VCEW6t VCEW 6 t 78 20 0-50 114 75 490 259 82 21
16.01VCEW7.5t VCEW 7.5 t 86 20 0-55 111 75 522 267 70 26
16.01VCW0.75t VCW 0.75 t 37 10 0-13 47 30 202 100 37 1,7
16.01VCW12t VCW 12 t 94 44 0-52 148 85 617 295 100 37
16.01VCW15t VCW 15 t 106 49 0-76 209 86 810 373 136 70
16.01VCW17t VCW 17 t 106 49 0-76 209 86 810 373 136 71
16.01VCW20t VCW 20 t 140 66 0-80 250 100 933 563 153 149
16.01VCW25t VCW 25 t 140 66 5-85 250 100 925 563 148 149
16.01VCW30t VCW 30 t 142 66 10-90 250 100 918 568 153 155,5
16.01VCW6t VCW 6 t 78 20 0-32 114 75 490 225 78 19
16.01VCW7.5t VCW 7.5 t 82 20 0-40 111 75 530 246 76 24
16.01VCW9t VCW 9 t 86 20 0-55 111 75 522 267 70 27
