Algemeen: RVS (inox) harpsluiting borstbout EXCEL MLVI.

Certificering: Dit product kan zonder extra kosten worden geleverd met een fabriekscertificaat en/of een conformiteitsverklaring.

  • Materiaal: AISI 316
  • Afwerking: Gepolijst
  • Opmerking: Gemarkeerd met WLL en CE
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
WLL
ton

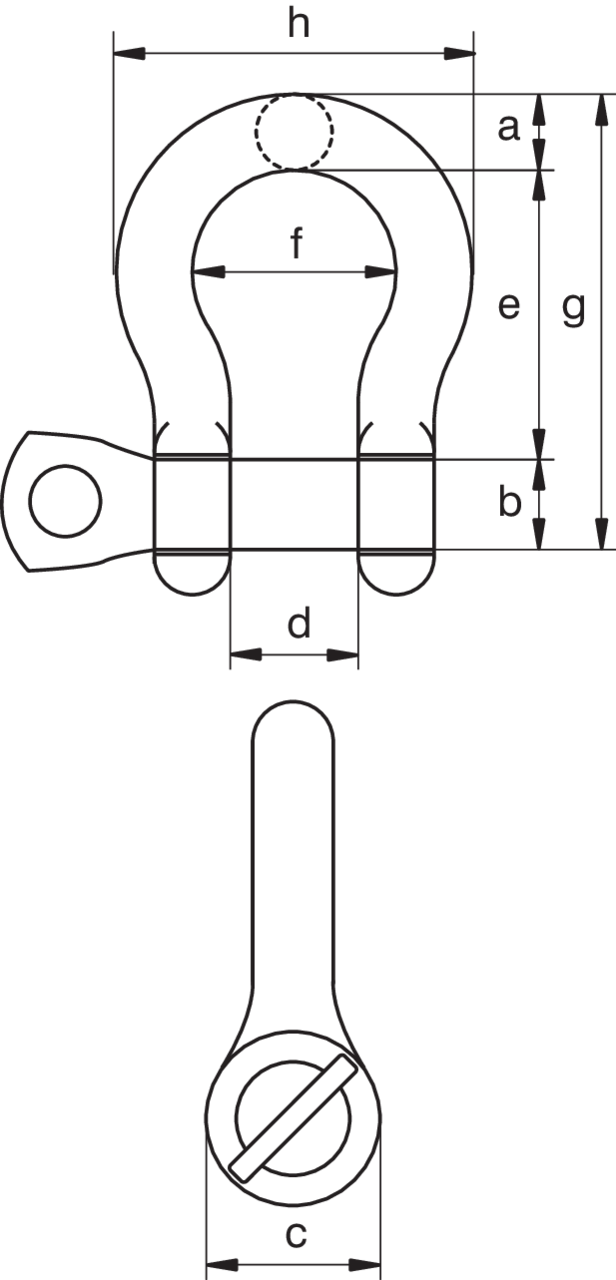

Maat Type Breedte h
mm
Dia. boog a
mm
Dia. pin b
mm
Dia. oog c
mm
Binnenbreedte d
mm
Binnenlengte e
mm
Breedte boog f
mm
Lengte g
mm
Gewicht
og
CAD
0,4 56 MLV0.4I 41 8 8 16 16 32 25 56 0,06
0,6 67 MLV0.6I 48 10 10 19 20 40 28 67 0,12
0,9 79 MLV0.9I 59 12 12 24 25 48 36 79 0,2
1,5 87 MLV1.5I 60 13 16 31 24 52 35 87 0,32
2,5 108 MLV2.5I 71 16 20 38 28 64 42 108 0,58
3 125 MLV3I 87 19 22 44 32 72 50 125 0,96
4 145 MLV4I 101 22 25 50 37 74 60 145 1,46
6 157 MLV6I 115 25 30 57 40 94 67 157 2,09
