Algemeen: RVS (inox) harpsluiting met moerbout R-7827

  • Materiaal: AISI 316
  • Markering: Volgens norm
  • Afwerking: Gepolijst.
  • Norm: EN 13889
  • Opmerking: Gemarkeerd met WLL, CE, traceerbaarheidscode en leveranciersteken.
  • Veiligheidsfactor: 6:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

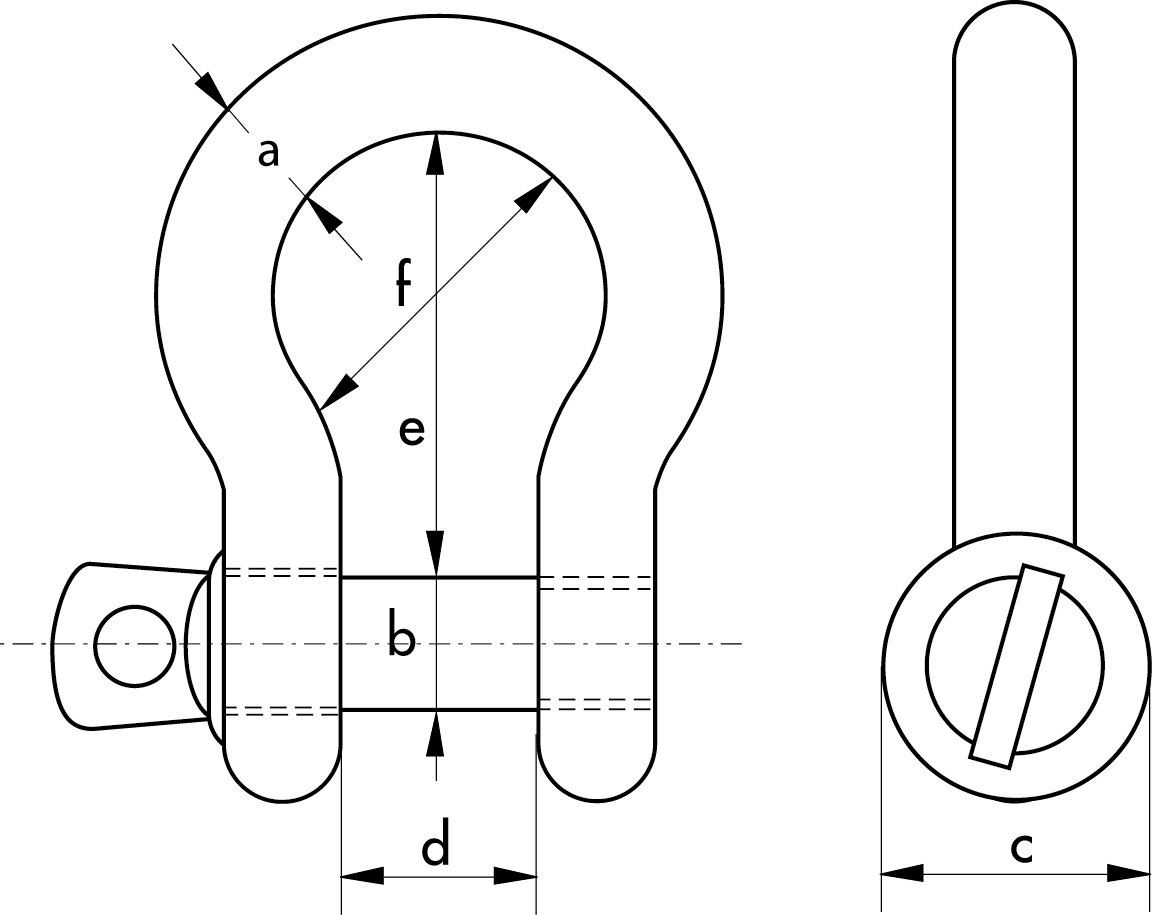

WLL
ton
Dia. boog a
mm
Dia. pin b
mm
Dia. oog c
mm
Binnenbreedte d
mm
Binnenlengte e
mm
Breedte boog f
mm
Gewicht
Kg/100st
CAD
0,3 8 8 16 16 32 24 7,4
0,4 10 10 19 20 40 30 14,5
0,6 12 12 24 25 49 36 23
1 16 16 31 32 64 48 56,6
1,5 19 19 38 38 80 60 99,5
2 22 22 43 44 85 66 146
3 25 25 49 50 100 75 218

Download CAD
