Green Pin

Algemeen: Harpsluiting borstbout Green Pin G-4161

Norm: EN 13889 en voldoet aan de normen van de Amerikaanse federale specificaties RR-C-271 Type IVA Klasse 3A.

Certificering: Dit product kan zonder extra kosten worden geleverd met een fabriekscertificaat, 3.1 materiaal certificaat, leverancierscertificaat, conformiteitssverklaring en alle sluitingen vanaf 2T kunnen worden geleverd met een DNV 2.7-1 certificaat.

  • Materiaal: : Beugel en bout hoogwaardig staal, sterkteklasse 6, gekoeld en gehard.
  • Markering: Volgens norm
  • Temperatuursbereik: -20ºC tot +200ºC
  • Afwerking: Thermisch verzinkt.
  • Norm: EN 13889
  • Veiligheidsfactor: 6:1
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

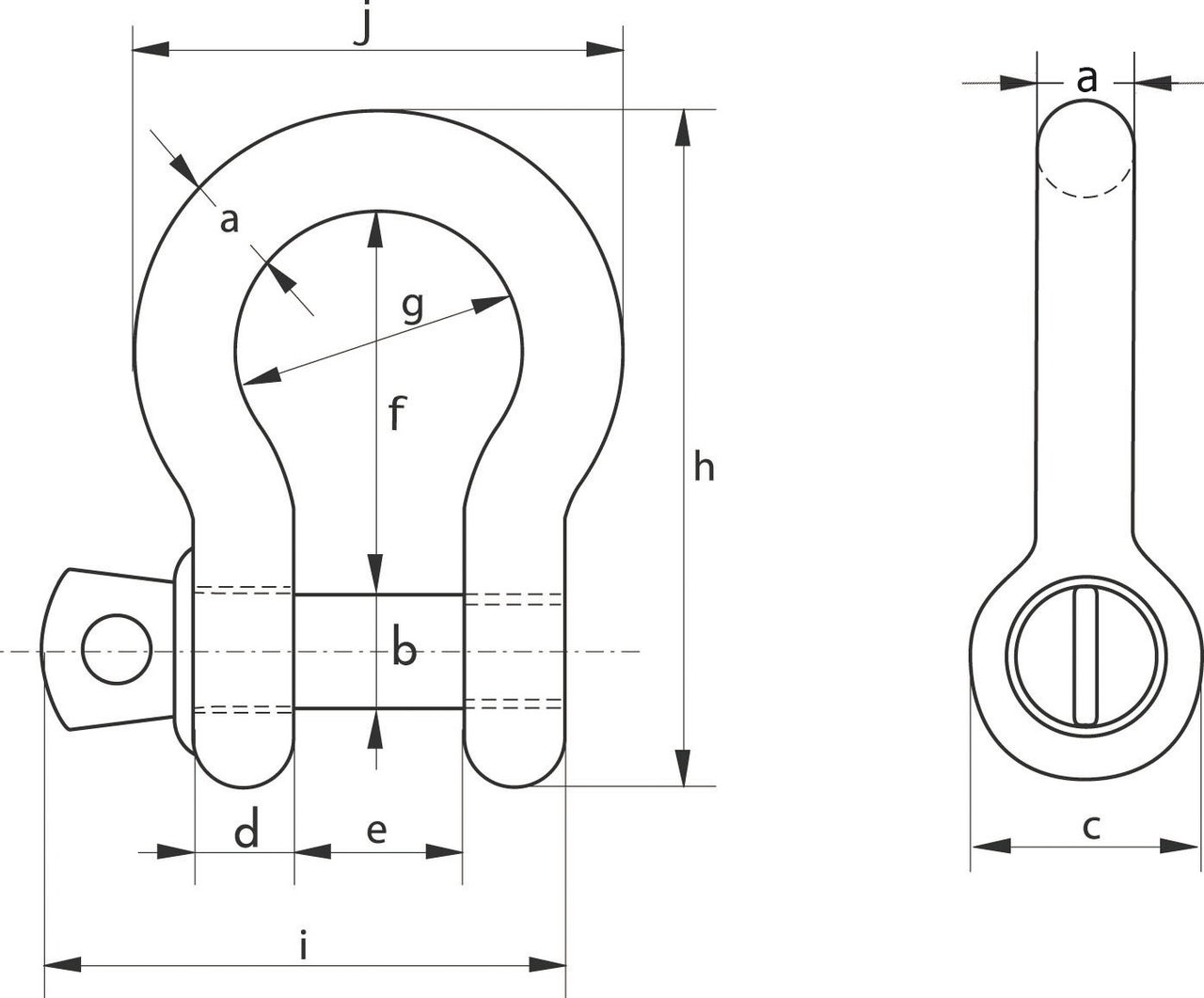

Artikelnr. WLL
ton
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
g
mm
h
mm
i
mm
j
mm
Gewicht
kg
CAD
11.31GPGHBB05 0,33 5 6 12 5 9,5 22 16 36 29,5 26 0,02
11.31GPGHBB06 0,5 7 8 16,5 7 12 29 20 48,5 38 34 0,05
11.31GPGHBB08 0,75 9 10 20 9 13,5 32 22 56 46,5 40 0,1
11.31GPGHBB10 1 10 11 22,5 10 17 36,5 26 63,5 54 46 0,14
11.31GPGHBB11 1,5 11 13 26,5 11 19 43 29 74 59,5 51 0,19
11.31GPGHBB13 2 13,5 16 34 13 22 51 32 89 73 58 0,36
11.31GPGHBB16 3,25 16 19 40 16 27 64 43 110 89 75 0,63
11.31GPGHBB19 4,75 19 22 46 19 31 76 51 129 103 89 1,01
11.31GPGHBB22 6,5 22 25 52 22 36 83 58 144 119 102 1,5
11.31GPGHBB25 8,5 25 28 59 25 43 95 68 164 137 118 2,21
11.31GPGHBB28 9,5 28 32 66 28 47 108 75 185 153 131 3,16
11.31GPGHBB32 12 32 35 72 32 51 115 83 201 170 147 4,31
11.31GPGHBB35 13,5 35 38 80 35 57 133 92 227 186 162 5,55
11.31GPGHBB38 17 38 42 88 38 60 146 99 249 203 175 7,43
11.31GPGHBB45 25 45 50 103 45 74 178 126 300 243 216 12,84
11.31GPGHBB50 35 50 57 111 50 83 197 138 331 272 238 18,15
11.31GPGHBB57 42,5 57 65 130 57 95 222 160 377 310 274 26,29
11.31GPGHBB65 55 65 70 145 65 105 260 180 433 344 310 37,6
