Green Pin

Algemeen: Wartel met naaldlager UELR.






  • Materiaal: Grade 10.
  • Markering: CE
  • Afwerking: Blauw geverfd.
  • Opmerking: Uitgevoerd met twee naaldlagerwartels om rotatie onder belasting mogelijk te maken.
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

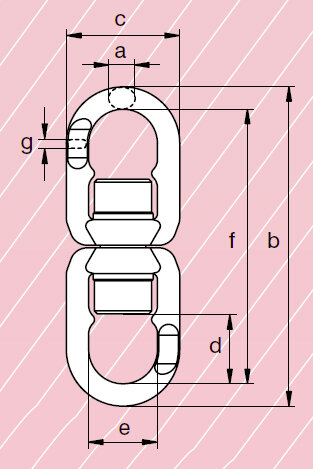

Artikelnr. WLL
ton
Voor ketting ø.
mm
a
mm
b
mm
c
mm
d
mm
E
mm
F
mm
g
mm
Gewicht
kg
CAD
11.46UELR0 1,4 6 11 150 56 33 32 126 6 0,61
11.46UELR1 2,6 8 14 181 65 40 37 153 8 1,07
11.46UELR2 4 10 18 226 79 47 48 195 11 1,9
11.46UELR3 6,8 13 20 268 96 59 58 227 14 3,17
11.46UELR4 10,3 16 23 331 121 67 73 281 17 6,44
11.46UELR5 16 20 28 378 132 88 82 328 22 7,75

Download CAD
