Green Pin

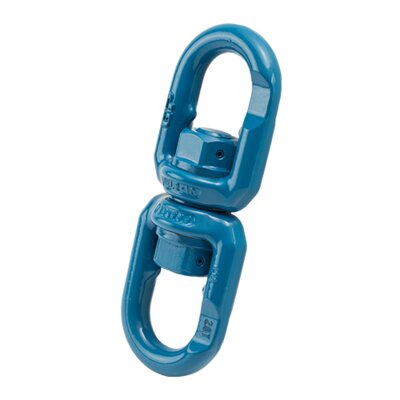

Algemeen: Wartel met naaldlager UELR.






  • Materiaal: Grade 10.
  • Markering: CE
  • Afwerking: Blauw geverfd.
  • Opmerking: Uitgevoerd met twee naaldlagerwartels om rotatie onder belasting mogelijk te maken.
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

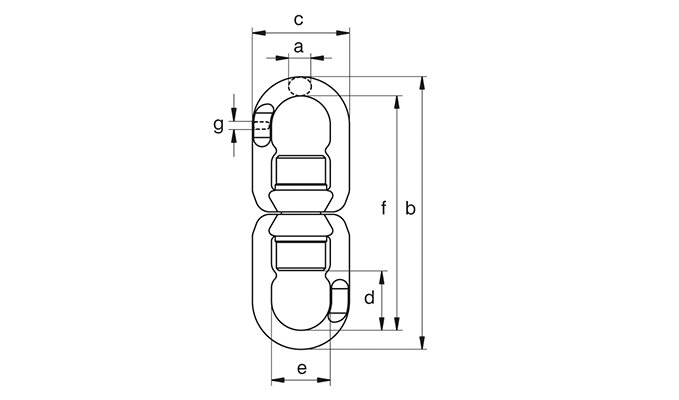

Artikelnr. WLL
ton
Voor ketting ø.
mm
a
mm
b
mm
c
mm
d
mm
E
mm
F
mm
g
mm
Gewicht
kg
CAD
11.46UELR0 1,4 6 11 150 56 33 32 126 6 0,61 -
11.46UELR1 2,6 8 14 181 65 40 37 153 8 1,07 -
11.46UELR2 4 10 18 226 79 47 48 195 11 1,9 -
11.46UELR3 6,8 13 20 268 96 59 58 227 14 3,17 -
11.46UELR4 10,3 16 23 331 121 67 73 281 17 6,44 -
11.46UELR5 16 20 28 378 132 88 82 328 22 7,75 -
