Algemeen:

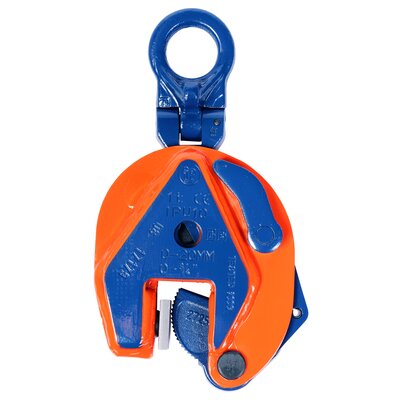

De IP10 verticale plaatklem is geschikt voor het verticaal hijsen en verplaatsen van stalen platen e.d. De last kan van horizontale positie naar verticale positie gebracht worden en terug in horizontale positie (180°). Door het kantelbaar oog kunnen deze klemmen gebruikt worden in combinatie met een meerbenige kettingsamenstelling e.d.

Eigenschappen:

  • Verkrijgbaar met capaciteiten van 0,5 tot 30 ton (hogere werklasten op aanvraag).
  • Verschillende klemopeningen beschikbaar van 0 tot 155mm.
  • Zeer stevige constructie.
  • Indivdueel proefbelast op 2x werklast en geleverd met certificaat.
  • Gemarkeerd met individueel serienr., testdatum, fabrieksnaam (Crosby IP), logo, werklast en klemopening.
  • Vergrendeling open of gesloten d.m.v. een hendel.
  • Met RFID

Opties:

  • IPU10: standaard uitvoering voor materiaal met een oppervlaktehardheid van max. 363HV10 (345 HB).
  • IPU10J: grotere klemopening.
  • IPU10S: voor gebruik met roestvast (inox) materiaal.
  • IPU10H: voor materiaal met een oppervlaktehardheid van max. 472HV10 (450 HB).
  • Onderhoudskits zijn beschikbaar.





  • Markering: Volgens norm, CE
  • Norm: EN 13155
  • Waarschuwing: Een minimale last van 10% van de WLL is benodigd voor een correcte werking. Behalve de WLL 500 KG versie waar een minimale last van 5% van de WLL nodig is.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. WLL
ton
Bekopening
mm
I P Model. B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
J
mm
K
mm
Gewicht
kg
CAD
16.012701675 0,5 0-16 0.5-IPU10 44 130 216 40 115 42 28 - 11 1,9
16.012701663 1 0-20 1-IPU10 45 139 225 40 127 42 38 - 11 2,4
16.012701677 2 0-35 2-IPU10 78 201 368 70 188 64 55 - 16 8,5
16.012701665 3 0-40 3-IPU10 100 253 436 75 222 78 60 - 20 14,8
16.012701667 4,5 0-40 4.5-IP10 16
16.012701669 6 0-50 6-IPU10 126 302 525 80 292 84 95 44 20 24
16.012702469 6 50-100 6-IPU10J 126 302 515 80 336 84 95 44 20 26,5
16.012701671 9 0-50 9-IPU10 126 325 552 80 310 94 104 44 20 29,5
16.012701673 9 50-100 9-IPU10J 126 325 550 80 360 94 105 44 20 30,5
16.012701679 12 0-54 12-IPU10 160 392 616 80 433 121 137 41 25 57
16.012701681 12 54-108 12-IPU10J 178 438 662 80 491 121 136 41 25 65
16.012701683 16 5-64 16-IPU10 180 463 736 88 492 121 153 45 25 79
16.012701685 16 64-128 16-IPU10J 208 521 784 88 562 121 160 45 25 85
16.012701687 22,5 5-80 22.5-IPU10 222 554 863 110 565 139 186 49 25 126
16.012701689 22,5 80-155 22.5-IPU10J 255 628 938 110 660 139 196 49 25 149
16.012701691 30 5-80 30-IPU10 222 554 868 110 580 153 186 54 30 141
16.012701693 30 80-155 30-IPU10J 255 628 942 110 660 153 196 54 30 165
