Click-Ductor rail RC4 - RC7

Algemeen:
Complete segmenten die u zo aan elkaar klikt!

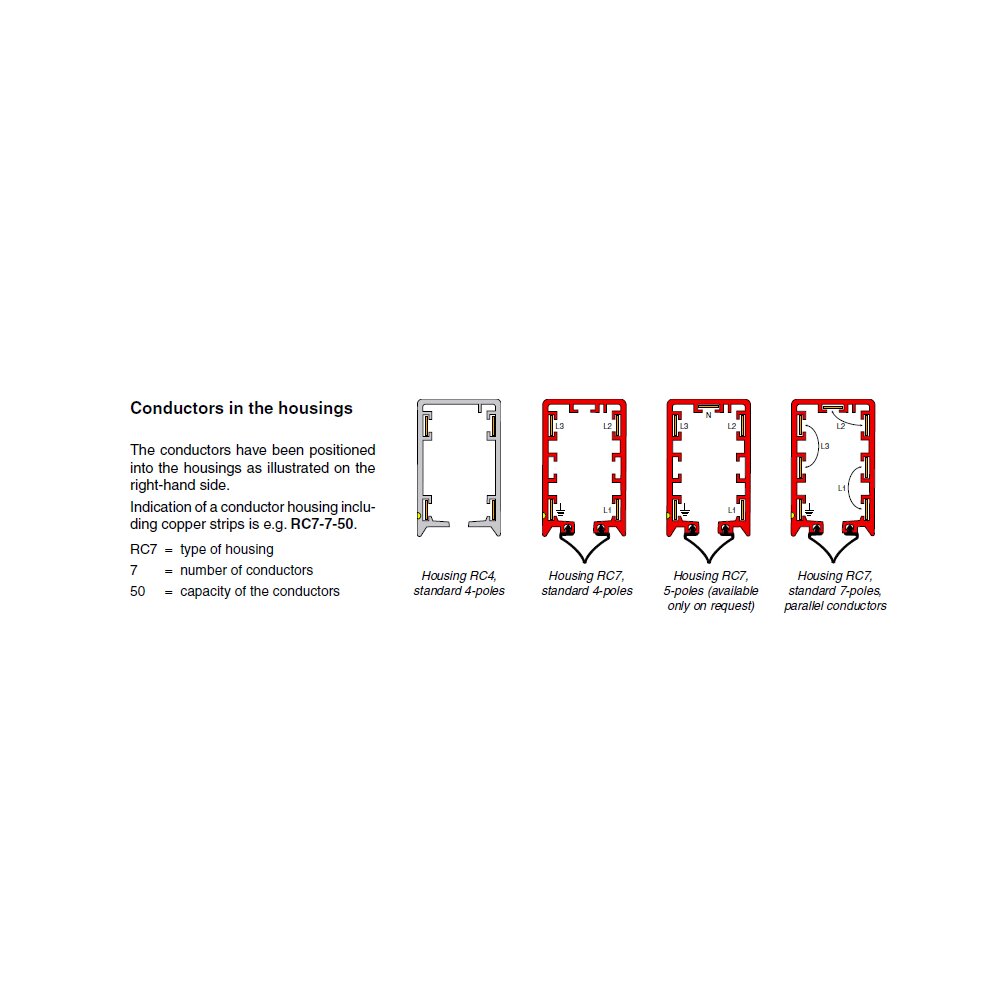

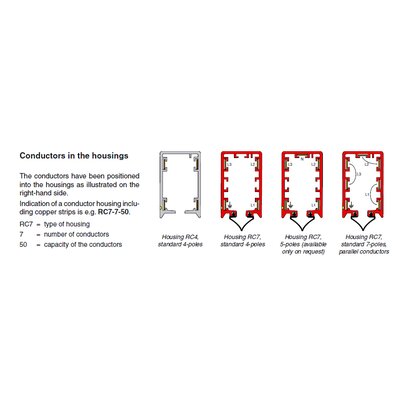

In de PVC railkoker RC4 zijn 4 koperen geleiders aangebracht. In de PVC railkoker RC7 bevinden zich 7 kanalen, waarin naar keuze 4, 5 of 7 geleiders zijn aangebracht. De capaciteit daarvan hangt af van de behoefte.
De lengtes van de railkokers zijn 3 en 4 meter. Koppeling van railkokers geschiedt d.m.v. verbindingsmoffen. De geleiders worden m.b.v. klemmen aan elkaar bevestigd. Zonder schroeven, maar door eenvoudig in elkaar klikken bouwt u de installatie op!

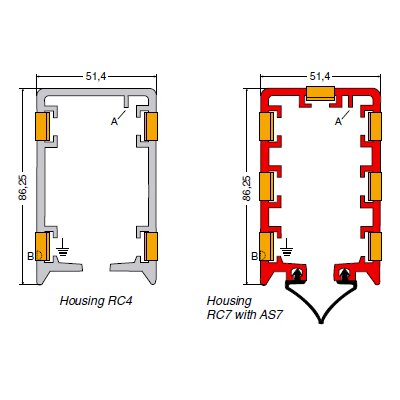

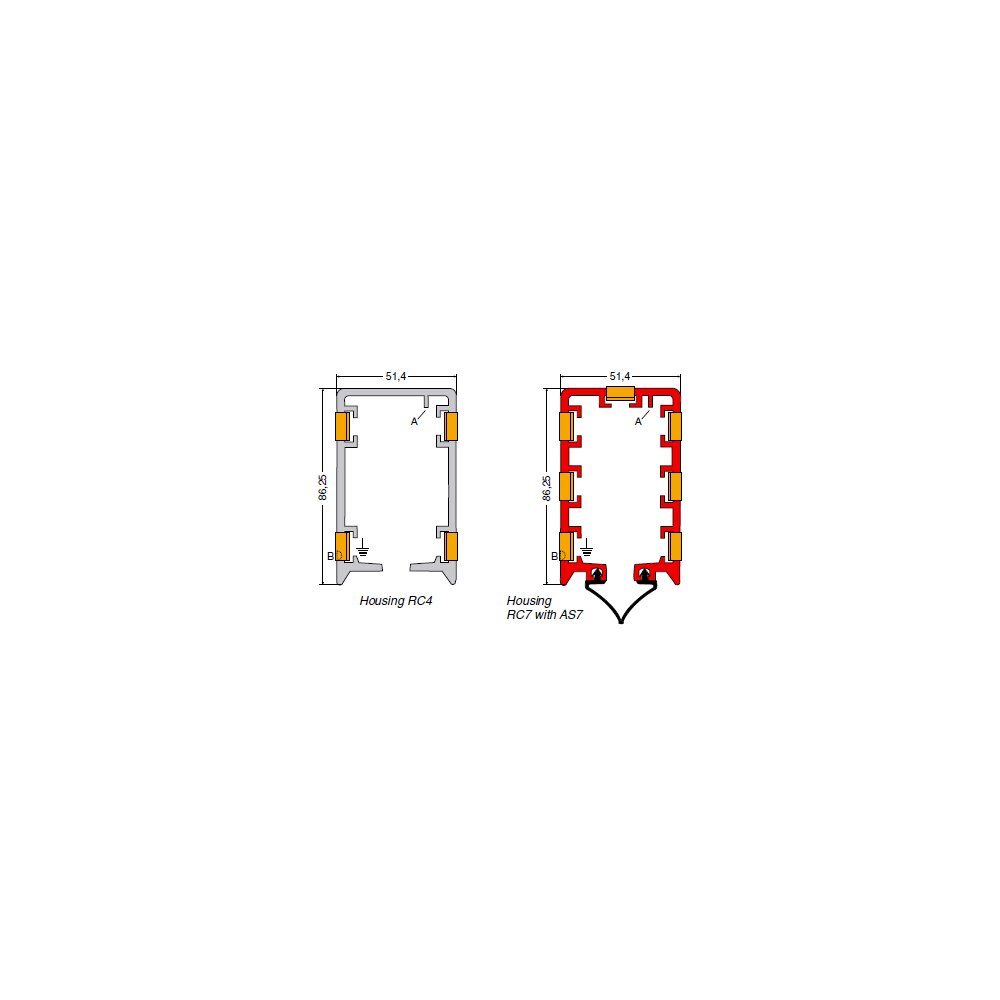

Een blokkeernok (A) bovenin de railkoker voorkomt een faseverkeerd invoeren van de stroomafnemer. Een doorgaande gele markering (B) aan één zijkant van de koker vereenvoudigt een correcte montage van het systeem. De toegepaste slagvaste PVC is zelfdovend.
De railkoker RC7 kan worden voorzien van flexibel afdichtrubber. Hierdoor wordt binnendringen van stof en vocht tot een minimum beperkt hetgeen een continue betrouwbaarheid oplevert!

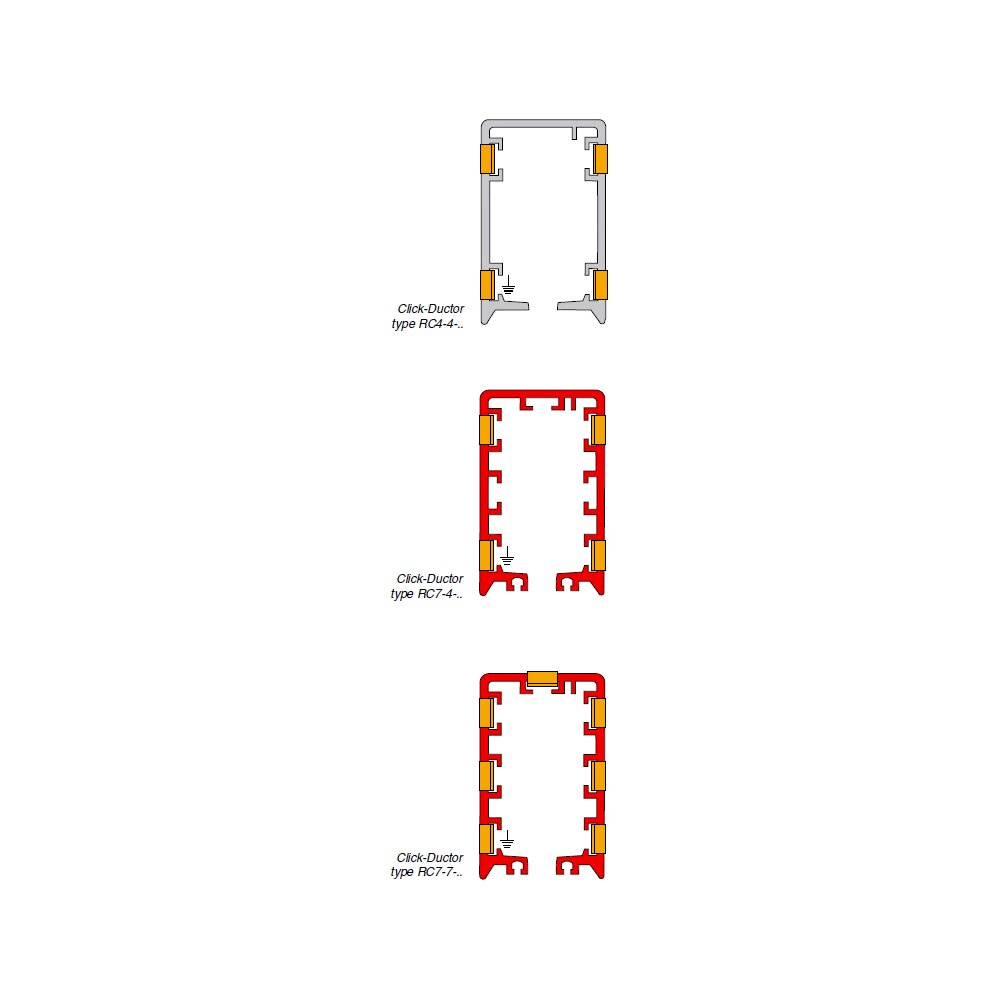

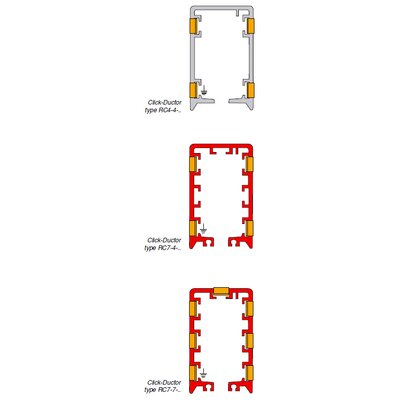

Type RC4

  • voorzien van 4 koperstrips.
  • Kleur behuizing: grijs.
  • Temperatuurbereik: -20 °C tot +50 °C.
  • Toepassing voor binnen-installaties.


Type RC7-4

  • voorzien van 4 koperstrips. Behuizing geschikt voor toepassing flexibele afdichtstrips AS7 (zie afbeelding rechts).
  • Kleur behuizing: signaalrood.
  • Temperatuurbereik: -20 °C tot +50 °C.
  • Geschikt voor binnen- en buiten-installaties.


Type RC7-5

  • Uitvoering behuizing identiek aan RC7-4, echter voorzien
  • van 5 koperstrips. Temperatuurbereik: -20 °C tot +50 °C.
  • Geschikt voor binnen- en buiten-installaties.
  • Alleen op aanvraag leverbaar.


Type RC7-7

  • Uitvoering behuizing identiek aan RC7-4, echter voorzienvan 7 koperstrips.
  • Temperatuurbereik: -20 °C tot +50 °C.
  • Geschikt voor binnen- en buiten-installaties.

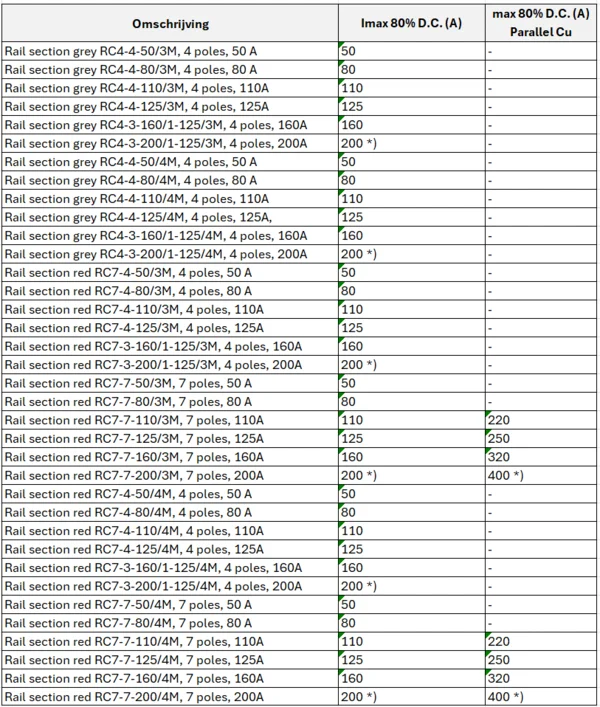

  • Alle Click-Ductor railtypen zijn leverbaar in lengtes van 3 meter en 4 meter.


Flexibele afdichtstrips AS7 (art.nr. 1004030)
Type AS7 C chloropreen, kleur zwart
Hiermee wordt een RC7 Click-Ductor-installatie geschikt gemaakt voor toepassing in een stoffige of vochtige atmosfeer. Het flexibele afdichtrubber zorgt ook voor extra bescherming tegen corrosie van de koperstrips!
Deze afdichting is vereist voor alle buiteninstallaties. Railkoker RC7 met AS7 voldoet aan beschermingsklasse IP44 en mag binnen handbereik toegepast worden.
