Algemeen:
Complete segmenten die u zo aan elkaar klikt!
In de PVC railkoker RC4 zijn 4 koperen geleiders aangebracht. In de PVC railkoker RC7 bevinden zich 7 kanalen, waarin naar keuze 4, 5 of 7 geleiders zijn aangebracht. De capaciteit daarvan hangt af van de behoefte.
De lengtes van de railkokers zijn 3 en 4 meter. Koppeling van railkokers geschiedt d.m.v. verbindingsmoffen. De geleiders worden m.b.v. klemmen aan elkaar bevestigd. Zonder schroeven, maar door eenvoudig in elkaar klikken bouwt u de installatie op!

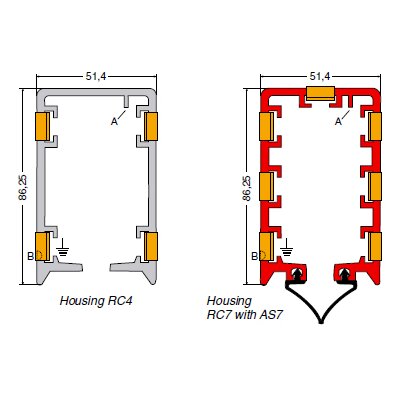

Een blokkeernok (A) bovenin de railkoker voorkomt een faseverkeerd invoeren van de stroomafnemer. Een doorgaande gele markering (B) aan één zijkant van de koker vereenvoudigt een correcte montage van het systeem. De toegepaste slagvaste PVC is zelfdovend.
De railkoker RC7 kan worden voorzien van flexibel afdichtrubber. Hierdoor wordt binnendringen van stof en vocht tot een minimum beperkt hetgeen een continue betrouwbaarheid oplevert!

Type RC4

  • voorzien van 4 koperstrips.
  • Kleur behuizing: grijs.
  • Temperatuurbereik: -20 °C tot +50 °C.
  • Toepassing voor binnen-installaties.


Type RC7-4

  • voorzien van 4 koperstrips. Behuizing geschikt voor toepassing flexibele afdichtstrips AS7 (zie afbeelding rechts).
  • Kleur behuizing: signaalrood.
  • Temperatuurbereik: -20 °C tot +50 °C.
  • Geschikt voor binnen- en buiten-installaties.


Type RC7-5

  • Uitvoering behuizing identiek aan RC7-4, echter voorzien
  • van 5 koperstrips. Temperatuurbereik: -20 °C tot +50 °C.
  • Geschikt voor binnen- en buiten-installaties.
  • Alleen op aanvraag leverbaar.


Type RC7-7

  • Uitvoering behuizing identiek aan RC7-4, echter voorzienvan 7 koperstrips.
  • Temperatuurbereik: -20 °C tot +50 °C.
  • Geschikt voor binnen- en buiten-installaties.
  • Alle Click-Ductor railtypen zijn leverbaar in lengtes van 3 meter en 4 meter.


Flexibele afdichtstrips AS7 (art.nr. 1004030)
Type AS7 C chloropreen, kleur zwart
Hiermee wordt een RC7 Click-Ductor-installatie geschikt gemaakt voor toepassing in een stoffige of vochtige atmosfeer. Het flexibele afdichtrubber zorgt ook voor extra bescherming tegen corrosie van de koperstrips!
Deze afdichting is vereist voor alle buiteninstallaties. Railkoker RC7 met AS7 voldoet aan beschermingsklasse IP44 en mag binnen handbereik toegepast worden.


  • Veiligheidsfactor: Protection Degree IP44
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Omschrijving Akapp nr. Imax 80% D.C. (A) Max. lengte (m) ** max 80% D.C. (A) Parallel Cu CAD
Rail section grey RC4-4-50/3M, 4 poles, 50 A 2101065.B0000 50 200
Rail section grey RC4-4-80/3M, 4 poles, 80 A 2101265.B0000 80 360
Rail section grey RC4-4-110/3M, 4 poles, 110A 2.110.490 110 500
Rail section grey RC4-4-125/3M, 4 poles, 125A 2.110.500 125 800
Rail section grey RC4-3-160/1-125/3M, 4 poles, 160A 2.110.510 160 800
Rail section grey RC4-3-200/1-125/3M, 4 poles, 200A 2.110.520 200 *) 800
Rail section grey RC4-4-50/4M, 4 poles, 50 A 2101075.B0000 50 200
Rail section grey RC4-4-80/4M, 4 poles, 80 A 2101275.B0000 80 360
Rail section grey RC4-4-110/4M, 4 poles, 110A 2.110.370 110 500
Rail section grey RC4-4-125/4M, 4 poles, 125A, 2.110.380 125 800
Rail section grey RC4-3-160/1-125/4M, 4 poles, 160A 2.110.390 160 800
Rail section grey RC4-3-200/1-125/4M, 4 poles, 200A 2.110.400 200 *) 800
Rail section red RC7-4-50/3M, 4 poles, 50 A 2103065.B0000 50 200
Rail section red RC7-4-80/3M, 4 poles, 80 A 2103365.B0000 80 360
Rail section red RC7-4-110/3M, 4 poles, 110A 2.110.530 110 500
Rail section red RC7-4-125/3M, 4 poles, 125A 2.110.540 125 800
Rail section red RC7-3-160/1-125/3M, 4 poles, 160A 2.110.550 160 800
Rail section red RC7-3-200/1-125/3M, 4 poles, 200A 2.110.560 200 *) 800
Rail section red RC7-7-50/3M, 7 poles, 50 A 2103155.B0000 50 200
Rail section red RC7-7-80/3M, 7 poles, 80 A 2103455.B0000 80 360
Rail section red RC7-7-110/3M, 7 poles, 110A 2.110.570 110 500 220
Rail section red RC7-7-125/3M, 7 poles, 125A 2.110.580 125 800 250
Rail section red RC7-7-160/3M, 7 poles, 160A 2.110.590 160 800 320
Rail section red RC7-7-200/3M, 7 poles, 200A 2.110.600 200 *) 800 400 *)
Rail section red RC7-4-50/4M, 4 poles, 50 A 2103075.B0000 50 200
Rail section red RC7-4-80/4M, 4 poles, 80 A 2103375.B0000 80 360
Rail section red RC7-4-110/4M, 4 poles, 110A 2.110.410 110 500
Rail section red RC7-4-125/4M, 4 poles, 125A 2.110.420 125 800
Rail section red RC7-3-160/1-125/4M, 4 poles, 160A 2.110.430 160 800
Rail section red RC7-3-200/1-125/4M, 4 poles, 200A 2.110.440 200 *) 800
Rail section red RC7-7-50/4M, 7 poles, 50 A 2103165.B0000 50 200
Rail section red RC7-7-80/4M, 7 poles, 80 A 2103465.B0000 80 360
Rail section red RC7-7-110/4M, 7 poles, 110A 2.110.450 110 500 220
Rail section red RC7-7-125/4M, 7 poles, 125A 2.110.460 125 800 250
Rail section red RC7-7-160/4M, 7 poles, 160A 2.110.470 160 800 320
Rail section red RC7-7-200/4M, 7 poles, 200A 2.110.480 200 *) 800 400 *)
*) 60% I.D.
**) Baanlengtes gelden bij middenvoeding (vast punt in het midden); bij eindvoeding deze baanlengtes halveren
