Algemeen:
Elektriche lier voor het hijsen en trekken van lasten van 150 t/m 500 kg.
De ideale oplossing voor het vervangen van uw handlier. Ontworpen voor eenvoudige hijs- en trekwerkzaamheden zoals bijv. onderhoud, openen en sluiten van deuren en luiken enz..

Technische eigenschappen:

  • Directe besturing (alleen te gebruiken met bescherming tegen weersinvloeden).
  • Mechanische onderdelen bewerkt en beschermd door kataforese.
  • Gelaste stalen mechanische trommel.
  • Gesealde tandwielkast. tandwiel in olie-bad.
  • Reductie systeem volledig beschermd door metalen of plastic kap voor maximale veiligheid.
  • Eenfase 230 V rem motor met permanente condensator - 50 Hz hijs type.
  • Klasse F. Bescherming IP 44 (MOTORBOX 150) of IP 54 (MOTORBOX 300 en 500).
  • Drukknopkast met noodstop, kabel 2 mtr.
  • Eindschakelaars hoog/laag.
  • Compacte bouw.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

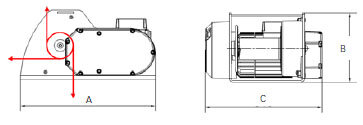

Type A
mm
B
mm
C
mm
Ø D
mm
Ø E F
mm
G
mm
CAD
motorbox150 310 185 285 54 9 114 154
motorbox300 390 205 240 62 13 144 200
motorbox500 390 205 340 62 13 144 200

Download CAD

Description

Get CAD
Download
Type
capaciteit
capacity
aantal lagen
kabel capaciteit
wire rope capacity top layer m*
Aanbevolen
kabel ø
Snelheid
speed top layer m/mn
FEM
Motor
Spanning
Gewicht
excl. kabel

1e laag
3e laag

1e laag
3e laag

1e laag
3e laag





kg


m

mm
m/min


kW

kg
motorbox150
150
150
3
4
15
4
5.5
7
1Dm
0.25
1Ph-230 V
14
motorbox300
300
300
3
4
16
5
4.6
5.9
1Dm
0.37
1Ph-230 V
27
motorbox500
500
500
3
4
13.5
6
2.6
3.6
1Dm
0.37
1Ph-230V
27
