Crosby

Algemeen: Wartel zonder lager. Volgens Federal Specification RR-C-271D.




  • Materiaal: Alloy steel.
  • Markering: WLL.
  • Afwerking: Verzinkt.
  • Opmerking: Deze wartels worden gebruikt om de last te positioneren maar ze mogen niet roteren onder belasting.
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

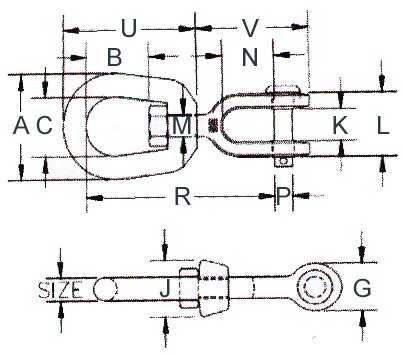

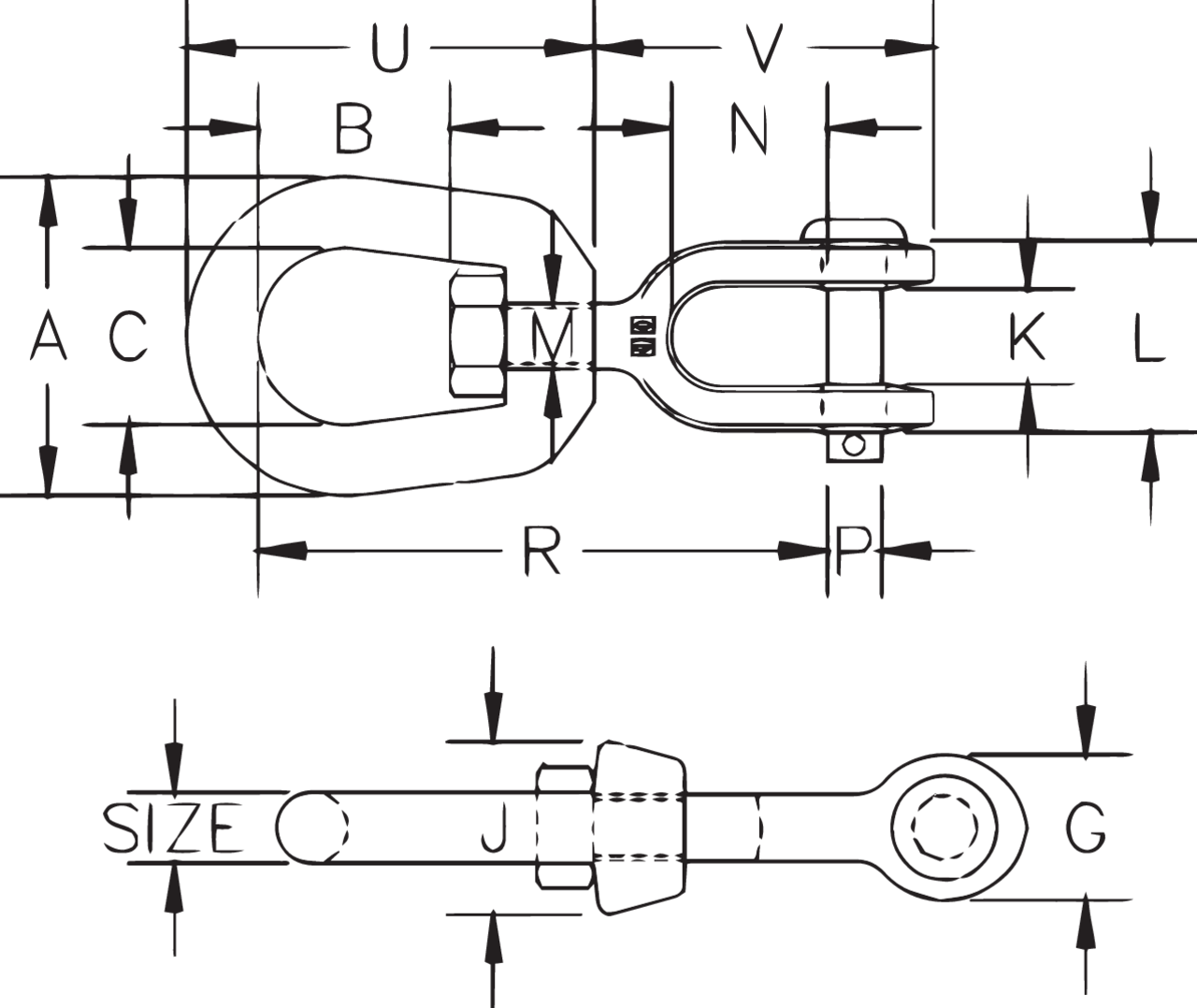

Artikelnr. Dia. (mm) WLL
ton
A (mm) B (mm) C (mm) G (mm) J (mm) K (mm) L (mm) M (mm) N (mm) P (mm) R (mm) U (mm) V (mm) Gewicht
kg
CAD
11.451016395 6 0,39 31,8 17,5 19,1 17,5 17,5 11,9 26,2 7,85 22,4 6,35 67,0 42,9 42,9 0,1
11.451016411 8 0,57 41,4 20,6 25,4 20,6 20,6 12,7 28,7 9,65 22,4 7,85 74,5 52,0 46,0 0,15
11.451016439 10 1,02 51,0 23,9 31,8 25,4 25,4 16,0 35,8 12,7 26,9 9,65 92,0 63,5 57,0 0,3
11.451016457 13 1,63 63,5 33,3 38,1 33,3 33,3 19,1 44,5 16,0 33,3 12,7 114 81,0 73,0 0,61
11.451016475 16 2,36 76,0 39,5 44,5 41,4 38,1 23,9 52,0 19,1 38,1 16,0 135 98,5 87,50 1,12
11.451016493 19 3,27 89,0 44,5 51,0 47,8 47,8 28,7 64,5 22,4 44,5 19,1 154 109 102 1,76
11.451016518 22 4,54 102 52,0 57,0 54,0 54,0 34 70,9 25,4 52,0 22,4 178 127 115 2,66
11.451016536 25 5,67 114 58,5 63,5 67,0 60,5 44,5 94,5 28,7 71,5 28,7 217 146 151 4,46
11.451016572 32 8,16 145 68,5 79,5 79,5 76,0 52,0 109 41,4 71,5 35,1 240 171 162 7,14
11.451016590 38 20,5 178 98,5 102 143 102 73,0 152 57,0 113 57,0 374 254 275 24,8
