• Materiaal: AISI 316
  • Afwerking: Gepolijst
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

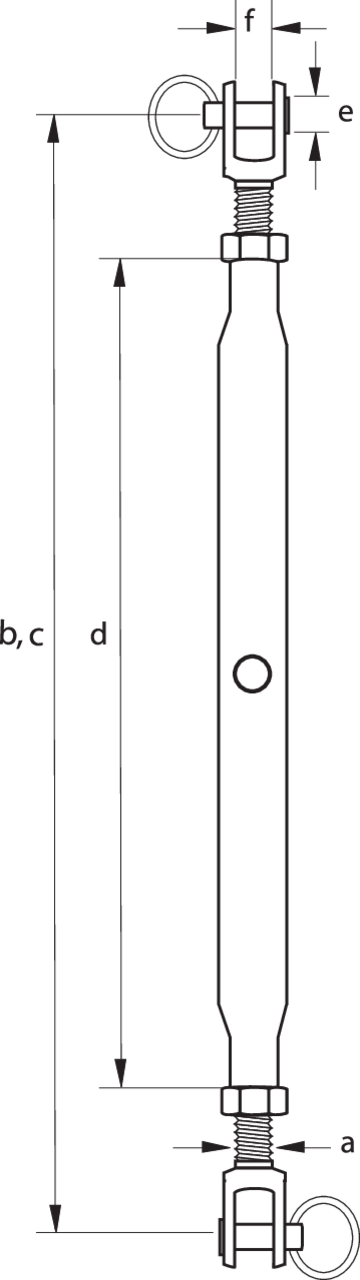

Artikelnr. Dia. pin e
mm
Lengte open b
mm
Lengte gesloten c
mm
Lengte huis d
mm
Binnenbreedte gaffel f
mm
Draad a Gewicht
Kg/100st
CAD
11.54VBS7830M05 5,2 190 125 80 6 M 5 6,5
11.54VBS7830M06 6,2 210 155 95 7,5 M 6 8,1
11.54VBS7830M08 8,7 240 180 105 10 M 8 15,9
11.54VBS7830M10 9,7 270 220 125 12 M 10 29,9
11.54VBS7830M12 12,7 360 255 150 14 M 12 53,2
11.54VBS7830M14 12,7 385 270 165 14 M 14 64
11.54VBS7830M16 16 450 320 190 16 M 16 116
11.54VBS7830M20 19 450 355 210 20 M 20 145
