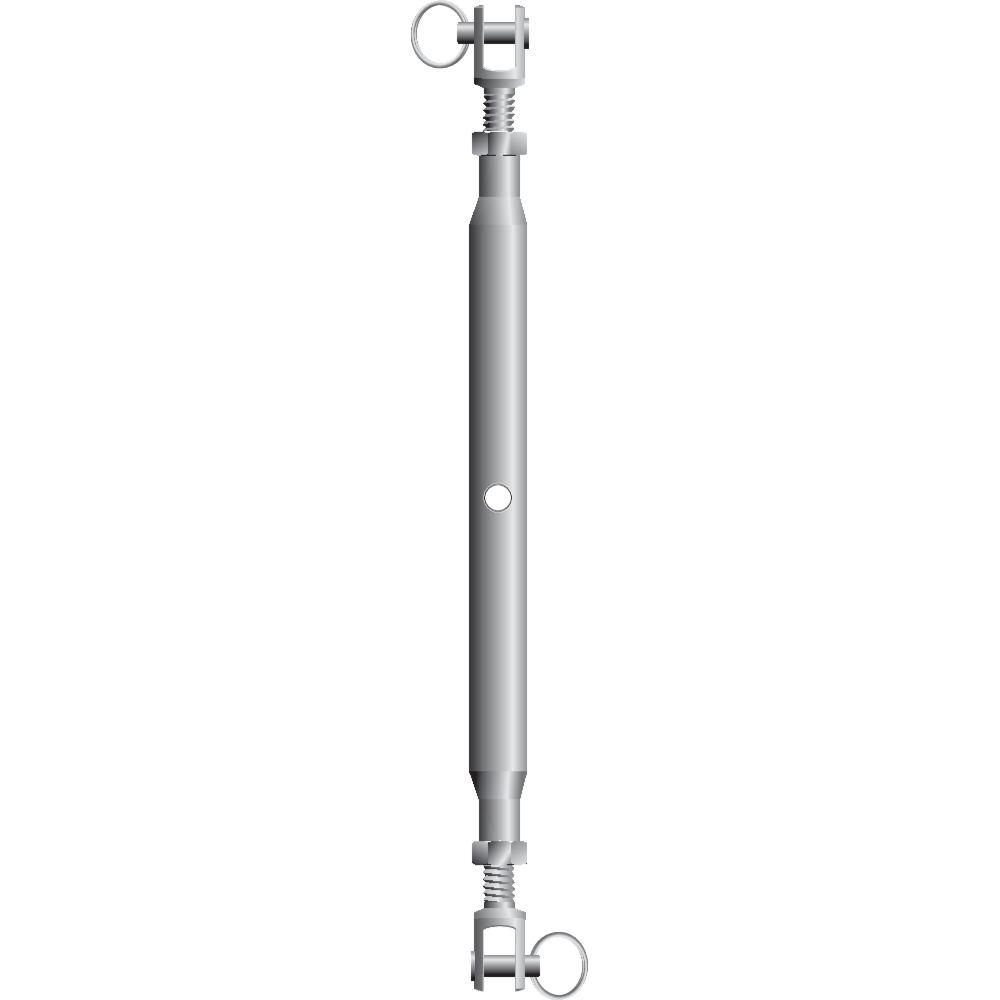

• Roestvast


  • Materiaal: AISI 316
  • Afwerking: Gepolijst
    Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
    Artikelnr. Dia. pin e
    mm
    Lengte open b
    mm
    Lengte gesloten c
    mm
    Lengte huis d
    mm
    Binnenbreedte gaffel f
    mm
    Draad a Gewicht
    Kg/100st
    CAD
    11.54VBS7830M05 5,2 190 125 80 6 M 5 6,5 -
    11.54VBS7830M06 6,2 210 155 95 7,5 M 6 8,1 -
    11.54VBS7830M08 8,7 240 180 105 10 M 8 15,9 -
    11.54VBS7830M10 9,7 270 220 125 12 M 10 29,9 -
    11.54VBS7830M12 12,7 360 255 150 14 M 12 53,2 -
    11.54VBS7830M14 12,7 385 270 165 14 M 14 64 -
    11.54VBS7830M16 16 450 320 190 16 M 16 116 -
    11.54VBS7830M20 19 450 355 210 20 M 20 145 -

    Download CAD
