pewag

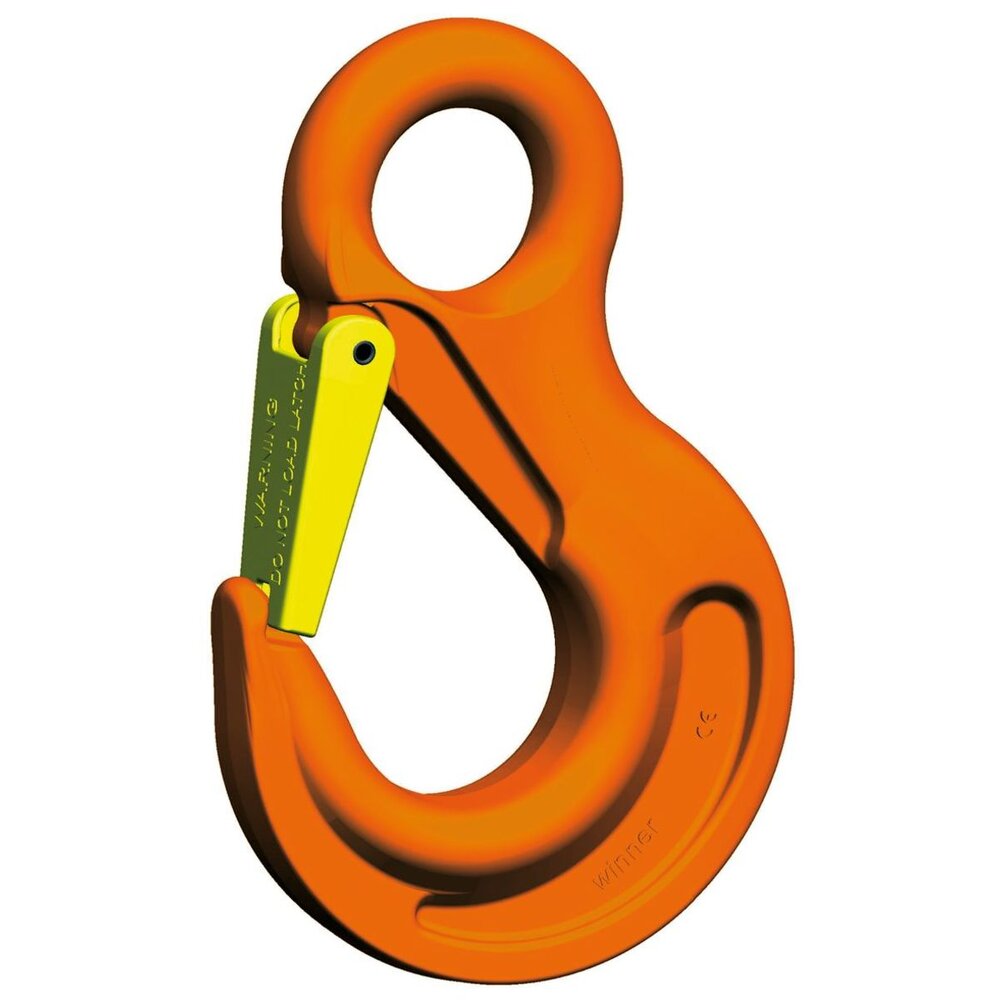

Algemeen: HSW ooghaken met klep zijn bedoeld voor het monteren van samenstellen. Alle haken met gesmede veiligheidsklep.
Voor algemene hijsdoeleinden.

  • Materiaal: Grade 10.
  • Markering: Volgens norm, CE, Pewag of PW, Winner of 10, H16, CE, partijcode en type.
  • Temperatuursbereik: 380°C.
  • Afwerking: Oranje poedercoating.
  • Norm: EN 1677-2
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

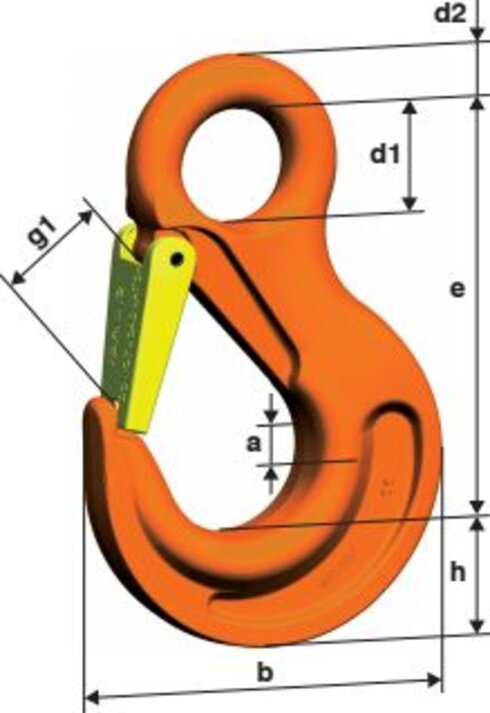

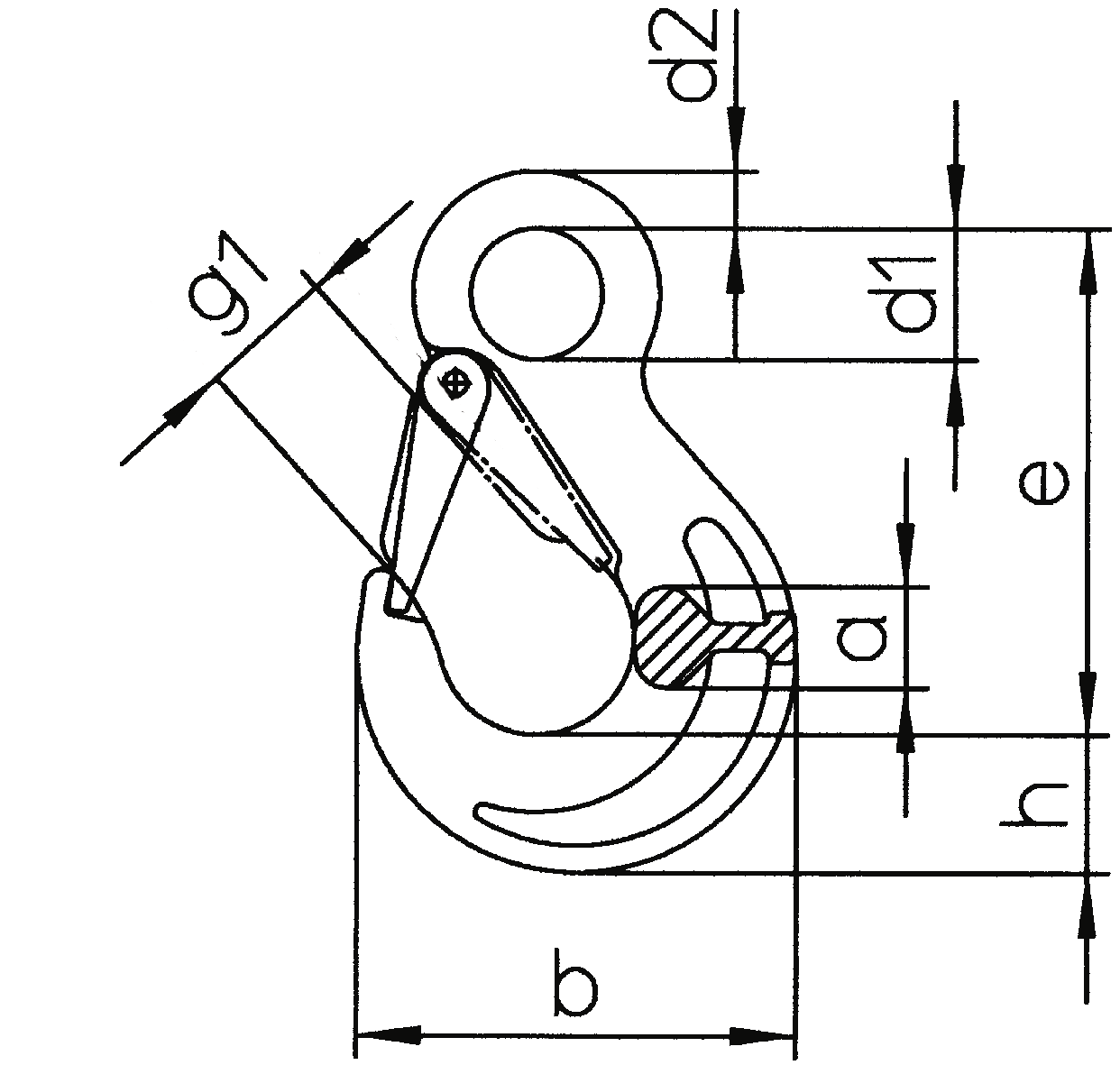

Artikelnr. EAN WLL
ton
Sjorcapaciteit
kN
a
mm
b
mm
d1
mm
d2
mm
E
mm
g1
mm
h
mm
Gewicht CAD
11.1167237 HSW 5/6 1,4 28 17 68 20 10 85 19 21 0,3 -
11.1167239 HSW 7/8 2,5 50 19 88 25 11 106 26 27 0,5 -
11.1167241 HSW 10 4 80 26 109 34 16 131 31 33 1,1 -
11.1167243 HSW 13 6,7 134 33 134 43 19 164 39 44 2,2 -
11.1167245 HSW 16 10 200 40 155 50 25 183 45 50 3,5 -
11.1167247 HSW 19/20 16 320 48 178 55 27 205 53 55 5,8 -
11.1167187 HSW 22 19 380 50 196 60 29 225 62 62 8 -
11.1170516 HSW 26 26,5 530 70 235 70 37 259 73 75 13,4
11.1188728 HSW 32 40 800 82 291 66 45 299 87 97 27,5 -
