Algemeen: VNMW/VSNMW zijn "non-marking" klemmen met twee speciale kunststof klemelementen. De klem kan gebruikt worden voor het hijsen en verplaatsen van (RVS-inox) stalen, aluminium, houten en marmeren platen zonder markering na te laten. De klem is vergrendeld in open en gesloten positie en kan in de kraanhaak worden bevestigd d.m.v. de ring.
Er is geen minimale belasting nodig.

Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

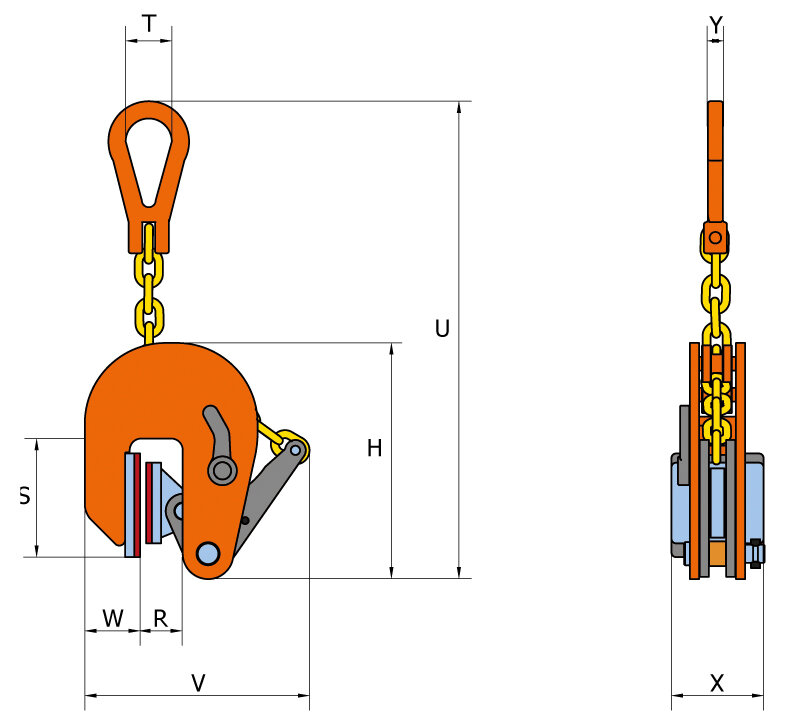

Artikelnr. Code X
mm
Y
mm
Opening R (mm) H
mm
S (mm) T
mm
U
mm
V
mm
W
mm
Gewicht
og
CAD
16.01VNMW0.5t VNMW 0.5 t 80 14 1-20 205 102 40 462 224 48 6
16.01VNMW1t VNMW 1 t 80 14 1-30 232 105 40 470 282 46 6,5
16.01VNMW1.5t VNMW 1.5 t 80 14 1-40 232 105 40 470 282 46 6,5
16.01VNMW2t VNMW 2 t 80 18 1-50 362 124 50 704 408 63 15
16.01VNMW3t VNMW 3 t 80 18 1-60 362 124 50 704 408 63 15,5
16.01VSNMW0.5t VSNMW 0.5 t 80 14 17-37 205 102 40 462 241 48 6
