Algemeen: Voor horizontaal hijsen en verplaatsen van stalen platen. Een compacte klem met een relatief laag gewicht. Deze klemmen moeten per paar gebruikt worden (of veelvouden daarvan). Hijscapaciteit en openingen staan duidelijk in de klem gegraveerd. De opgegeven werklast is per paar klemmen.
De HSXW klemmen hebben een grotere klemopening.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

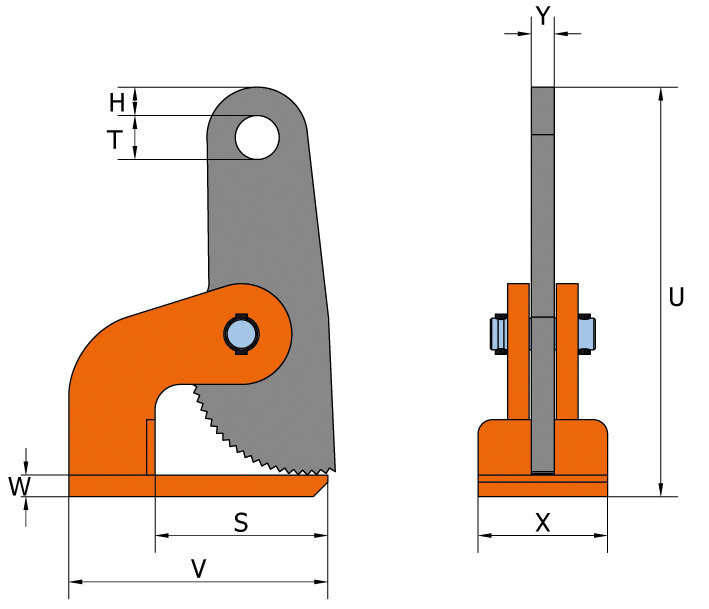

Artikelnr. Code X
mm
Y
mm
WLL (kg/paar) Opening R (mm) V
mm
S (mm) W
mm
T
mm
H
mm
U
mm
Gewicht
og
CAD
16.01HXW1t HXW 1 t 65 15 1,000 0-35 140 99 10 25 11,5 188 2,6
16.01HXW10t HXW 10 t 120 30 10,000 0-60 225 135 35 30,5 19,5 336 19
16.01HXW12t HXW 12 t 120 30 12,000 0-60 225 135 35 30,5 19,5 336 19
16.01HXW15t HXW 15 t 160 35 15,000 0-60 262 147 35 43 21,5 344 30
16.01HXW2t HXW 2 t 90 16 2,000 0-60 180 118 15 30,5 19,5 287 7
16.01HXW25t HXW 25 t 175 35 25,000 0-60 262 147 40 43 21,5 349 33
16.01HXW3t HXW 3 t 90 16 3,000 0-60 180 118 20 30,5 19,5 291 8
16.01HXW4t HXW 4 t 105 20 4,000 0-60 220 145 25 30,5 19,5 304 13
16.01HXW6t HXW 6 t 110 20 6,000 0-60 220 145 25 30,5 19,5 307 14
16.01HXW8t HXW 8 t 120 30 8,000 0-60 225 135 35 30,5 19,5 336 19
