Green Pin

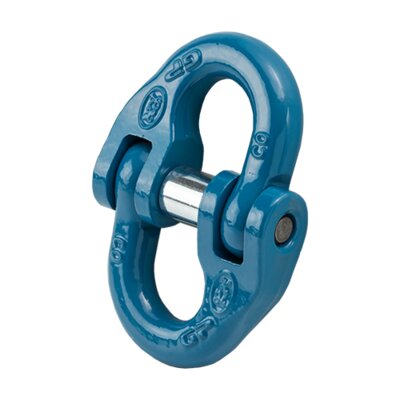

Algemeen: Verbindingsschalm (koppelschalm) EXCEL-10 UMJ.


  • Materiaal: Grade 10.
  • Afwerking: Blauw geverfd.
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

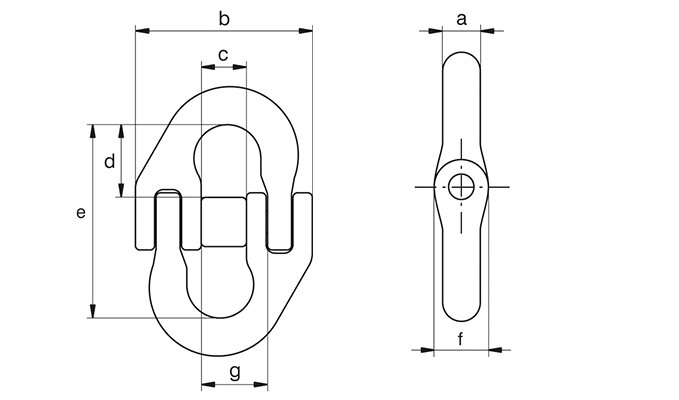

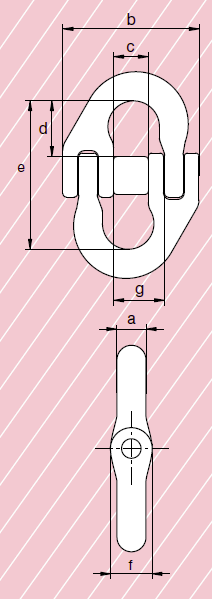

Artikelnr. WLL
ton
For chain ø
mm
a
mm
b
mm
c
mm
d
mm
E
mm
F
mm
g
mm
Gewicht
kg
CAD
11.06GPUMJ6 1,4 6 8 42 11 20 52 11 15 0,09 -
11.06GPUMJ8 2,6 8 9 54 14 20 55 16 19 0,18 -
11.06GPUMJ10 4 10 12 66 18 23 64 18 25 0,31 -
11.06GPUMJ13 6,8 13 16 83 21 32 85 24 29 0,68 -
11.06GPUMJ16 10,3 16 19 103 25 40 105 28 36 1,27 -

Download CAD
