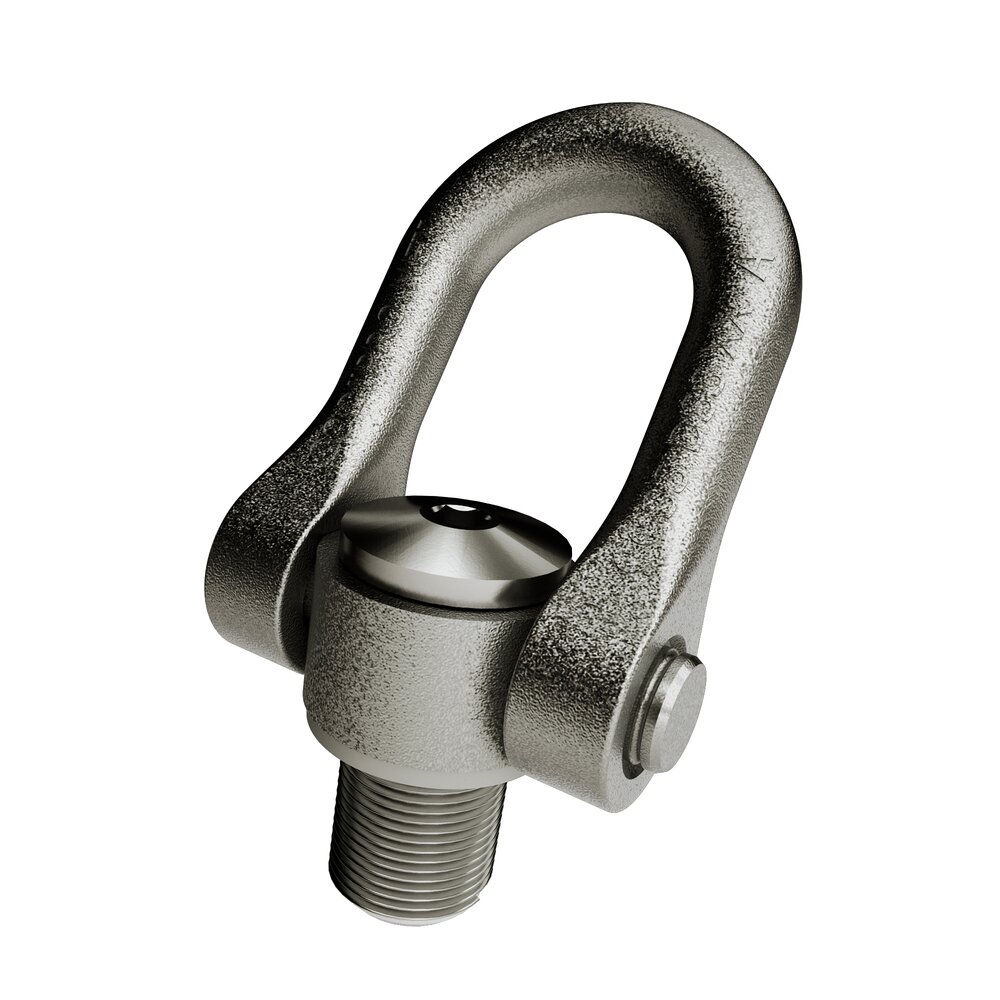

Algemeen: Het SS.DSS roestvrijstalen hijsoog is een dubbele wartelring. Het is speciaal ontworpen voor gelijktijdig heffen en draaien van lasten. De dubbele draaibeweging zorgt voor een perfecte uitlijning met uw aanslagmiddel.

Kenmerken:

  • Roestvrij stalen ring die maximale corrosieweerstand biedt.
  • Draaibaar onder belasting.
  • M45 t/m M56 of UNC draad verkrijgbaar op aanvraag.
  • Materiaal: AISI 316 L
  • Markering: Volgens norm, CE
  • Norm: EN 1677-1
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

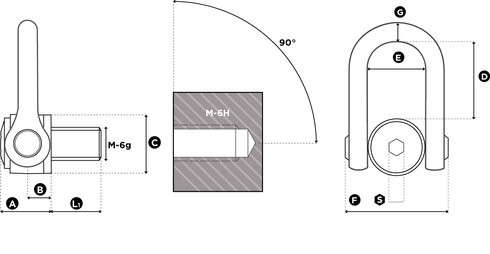

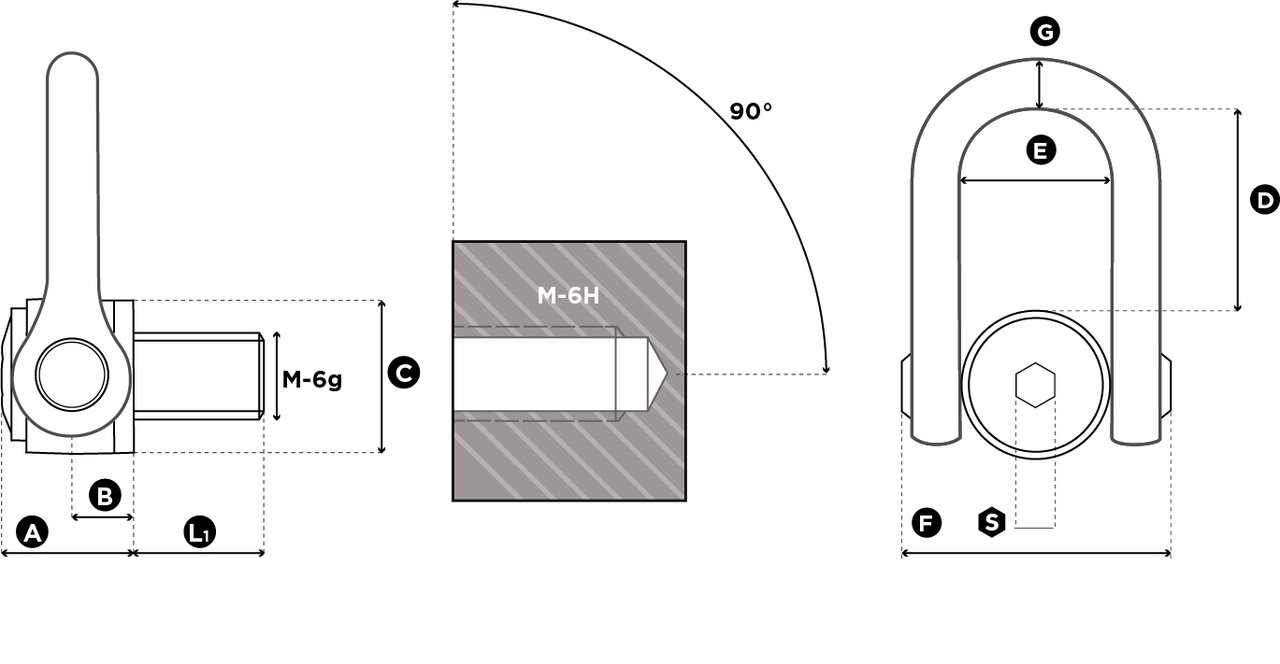

Artikelnr. Draad WLL
t
Torque
Nm
Standard
mm
S
mm
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
Gewicht
kg
CAD
11.49SS.DSSM24 M 24 (x3) 2,70 160 36 19 61 31 70 104 73 149 30 5,2
11.49SS.DSSM30 M 30 (x3.5) 3,50 250 45 19 61 31 70 104 73 149 30 5,2
11.49SS.DSSM33 M 33 (x3.5) 3,50 250 50 19 61 31 70 104 73 149 30 5,2
11.49SS.DSSM36 M 36 (x4) 5,00 320 54 19 61 31 70 104 73 149 30 5,2
11.49SS.DSSM36x3 M 36 (x3) 5,00 320 54 19 61 31 70 104 73 149 30 5,2
11.49SS.DSSM39 M 39 (x4) 5,00 320 54 19 61 31 70 104 73 149 30 5,4
11.49SS.DSSM42 M 42 (x4,5) 6,00 400 63 19 61 31 70 104 73 149 30 5,4
11.49SS.DSSM42x3 M 42 (x3) 6,00 400 63 19 61 31 70 104 73 149 30 5,4
