Green Pin

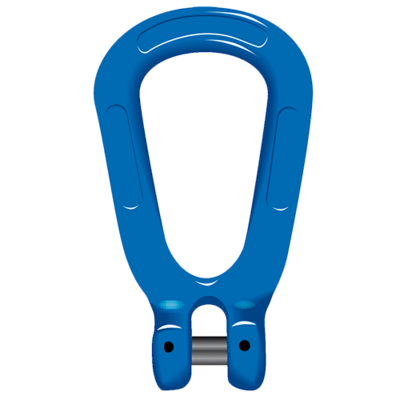

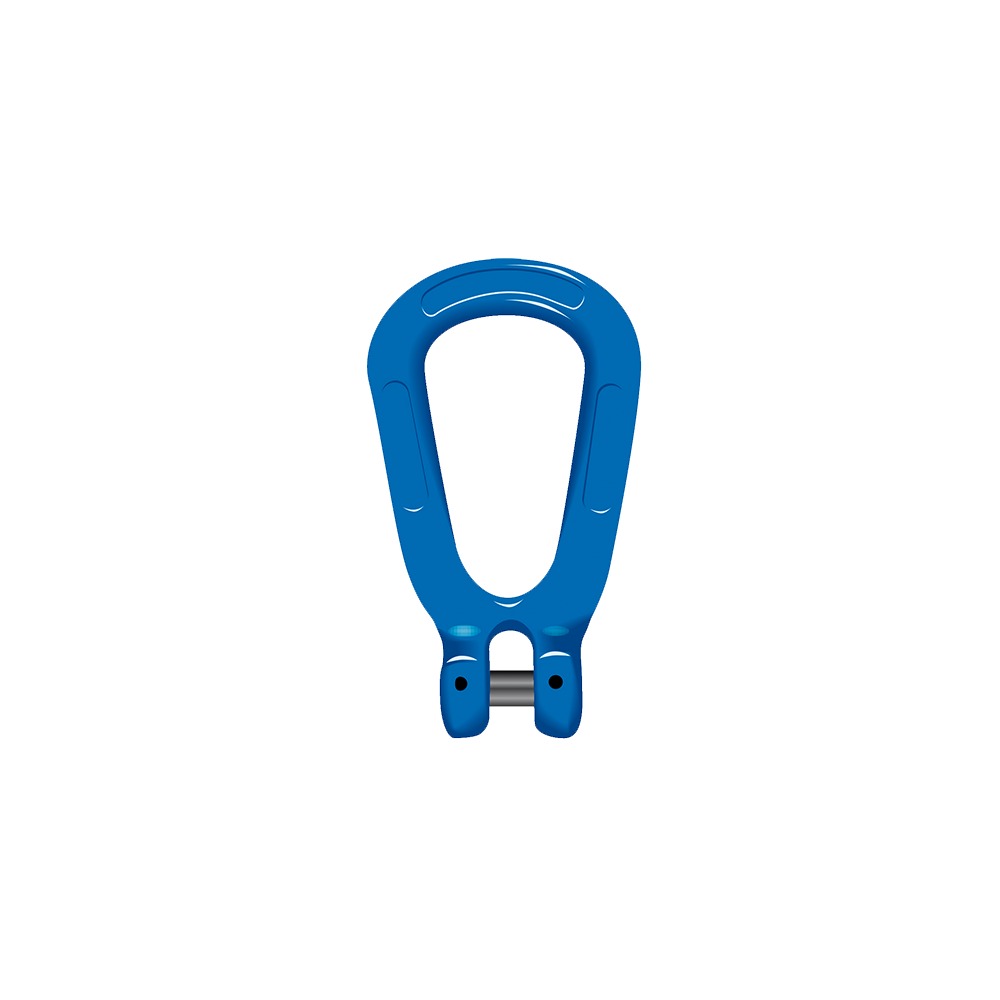

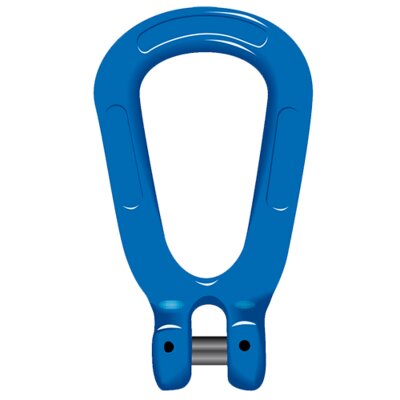

Algemeen: Peerschalm met gaffel EXCEL-10 UMP.


  • Materiaal: Grade 10.
  • Afwerking: Blauw geverfd.
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. WLL
ton
For chain ø
mm
a
mm
b
mm
c
mm
d
mm
E
mm
F
mm
g
mm
Gewicht
kg
CAD
11.09UMP6 1,4 6 84 8 7 64 33 109 55 0,14 -
11.09UMP8 2,6 8 100 10 9 77 40 132 69 0,28 -
11.09UMP10 4 10 125 13 12 97 50 165 84 0,63 -
11.09UMP13 6,8 13 161 16 15 125 66 213 110 1,4 -
11.09UMP16 10,3 16 198 20 19 154 84 262 140 2,72 -

Download CAD
