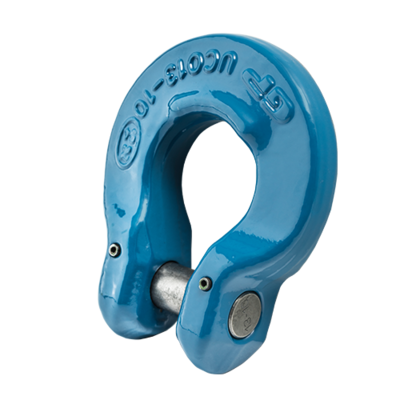

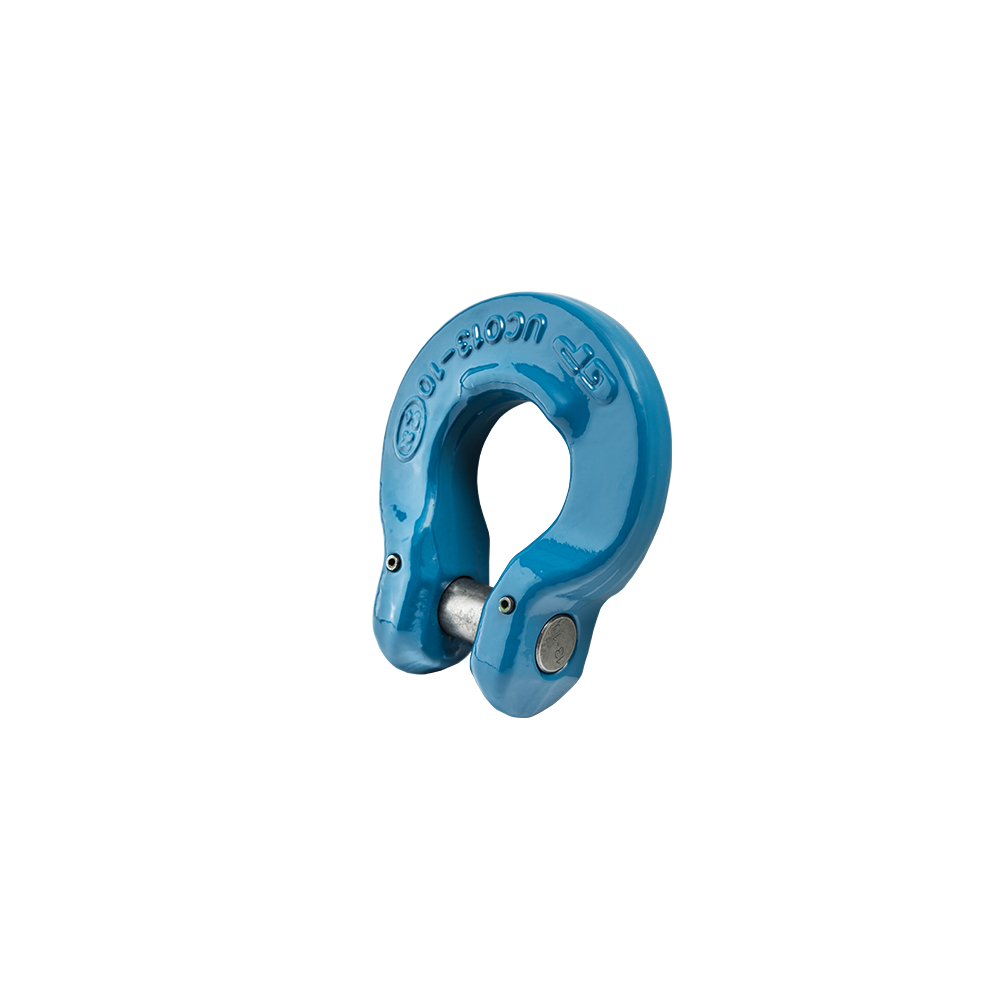

Green Pin




  • Materiaal: Grade 10.
  • Afwerking: Blauw geverfd.
  • Veiligheidsfactor: 4:1
  • Grade: 10
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

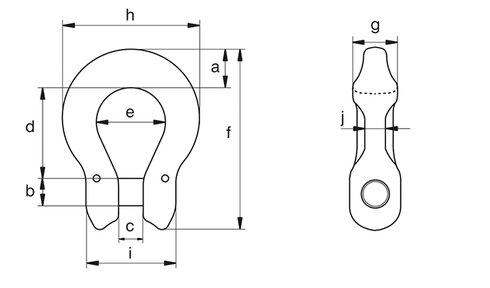

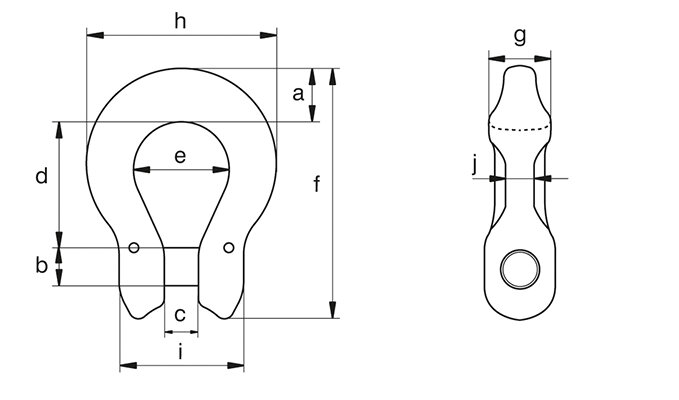

Artikelnr. WLL
ton
For chain ø
mm
a
mm
b
mm
c
mm
d
mm
E
mm
F
mm
g
mm
h
mm
i
mm
j
mm
Gewicht
kg
CAD
11.06UCO6 1,4 6 11 8 7 24 19 50 9 39 28 6 0,07 -
11.06UCO8 2,5 8 18 10 9 32 23 70 16 53 32 9 0,18 -
11.06UCO10 4 10 18 13 11 40 30 81 17 61 42 11 0,28 -
11.06UCO13 6,7 13 23 16 14 50 39 104 20 80 54 14 0,64 -
11.06UCO16 10 16 30 20 17 63 47 130 25 100 68 17 1,21 -
