Clickductor lijnvoedingskasten

Algemeen: Lijnvoedingskasten worden toegepast bij de verbinding van de voedingskabel met het voedingspunt ergens in de stroomrailinstallatie. De voedingskabel is verbonden met de lijnvoedingsklemmen, welke in de lijnvoedingsklemhouder worden geplaatst (tot 7 stuks). De klemhouder is gedeeltelijk over de 2 aangrenzende Multiconductorbehuizingen geschoven. De koperstrips worden niet onderbroken. Alle lijnvoedingskasten hebben manchetten met doordruksecties ten behoeve van pakkingbussen M32 tot M63. Eigen samenstellingen zijn eenvoudig mogelijk.

De lijnvoedingsklemhouder (LCH of LH) verbindt 2 aangrenzende behuizingen en houdt tevens de voedingsklemmen op hun plaats. Bij de installatie wordt de lijnvoedingsklemhouder over de 2 uiteinden van de behuizing geschoven. Daarna wordt deze aan beide zijden vastgeschroefd. Lijnvoedingsklemmen worden erin bevestigd, koperstrips gaan erdoor en worden vastgeschroefd in de klem, welke aan de voedingskabel wordt gemonteerd. De deksel komt eroverheen en wordt vastgezet.

Lijnvoedingskasten typen LB:
Type LB40

Lijnvoedingskast voor het aansluiten van koperstrips tot 125A. Met 1 pakkingbus M40 voor kabels Ø16-Ø28 mm.
Type LB63
Lijnvoedingskast voor het aansluiten van koperstrips tot 160A. Met 1 pakkingbus M63 voor kabels Ø30-Ø44,5 mm.

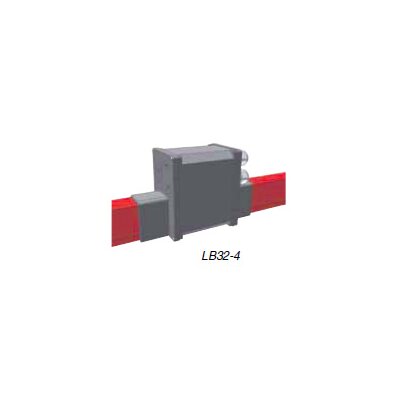

Type LB32-4
Gelijk aan LB63, maar met 4 pakkingbussen M32 voor kabels Ø10-Ø21 mm.
Type LB32-7
Gelijk aan LB32-4, maar met 7 pakkingbussen M32 voor kabels Ø10-Ø21 mm.

Lijnvoedingsklemhouders:

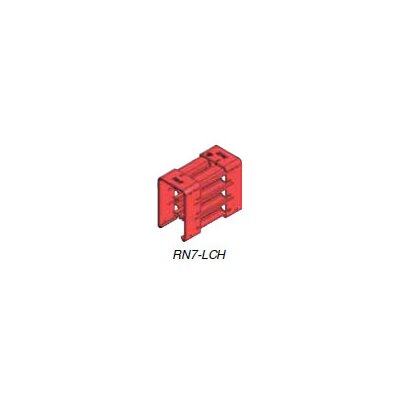

Type RN7-LCH

Toepasbaar voor lijnvoedingen met doorlopende koperstrips (alle afmetingen), ongeacht het aantal strips. De benodigde lijnvoedingsklemmen separaat te bestelen.
Type RNHS7-LCH
Als RN7-LCH, echter met afstandstrips aan de onderzijde voor toepassing met rail RNHS7.

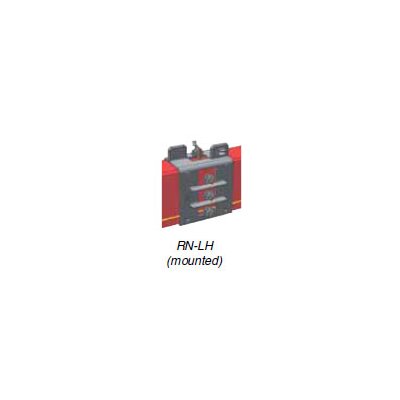

Type RN-LH
Voor lijnvoedingen waarbij de koperstrips in de lijnvoeding worden gekoppeld (b.v. bij bochtensecties, zeer lange installaties etc.). De RN-LH bestaat uit 2 halve delen, die aanelkaar worden geklikt rondom de Multiconductorbehuizing. Met bouten/moeren M6 t.b.v. koperverbinding.
