Red Rooster

Algemeen:
Pneumatische ketting takel voor lasten van 250 t/m 2000 kg.
De TCR Red Rooster serie is speciaal ontwikkeld voor industrieel gebruik en heeft een robuuste gietstalen behuizing. Het ventielblok is voor alle modellen identiek (minder wisstelstukken nodig)

Standaard eigenschappen:

  • Snelheid precies traploos regelbaar.
  • Optimale controle en precies positioneren van de last.
  • Zeer compact.
  • Eindafslag.
  • Koord of drukknop bediening met noodstop.
  • Lastbegrenzer ingebouwd zonder verlies van bouwhoogte.
  • Luchtdruk 0,4 - 0,63 MPa (4 - 6,3 bar)
  • Gedempt en daardoor lager geluidsniveau.


Optioneel o.a.:

  • Marine Specificatie / corrosiebestendig
  • Verfsystemen van C2 - Industrial naar C5 - Offshore specificatie (Rode afwerking als standaard, andere RAL-kleuren verkrijgbaar op aanvraag).
  • Diverse bedieningsmogelijkheden.
  • Radiografische afstandbediening voor electro pneumatische besturing.
  • Ketting opvangbak/zak (PVC, gegalvaniseerd of roestvrij staal).
  • Verschillende soorten ophanging beschikbaar.
  • Lucht-toevoer systemen en kleppen.
  • Perslucht-conditioneringstoestel.
  • Festoensystemen.

ATEX:

  • Volgens Machinerichtlijn 94/9/EC (EX classificatie)
  • Opmerking: Wij raden ten zeerste aan een SMC Luchtconditioneringstoestel te gebruiken. (Worden separaat verkocht.)
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. Code WLL
ton
Luchtverbruik hijsen Luchtverbruik dalen Aantal parten Hijsnelheid max. belast (m/min) Daalsnelheid max. belast (m/min) Koppeling Werkdruk (bar) Gewicht met 3m ketting (kg) Hijssnelheid zonder last (m/min) Min. slangdia. Hef/daal cycles/uur CAD
16.30TCR-600250C TCR-600250C 0,25 25 27 1 (6.3x19.1mm) 10,5 17,9 1/2" BSPT 6 31,1 20,5 1/2" 4
16.30TCR-600250PE TCR-600250DPE 0,25 25 27 1 (6.3x19.1mm) 10,5 17,9 1/2" BSPT 6 31,1 20,5 1/2"
16.30TCR-500C TCR-500C 0,5 25 27 1 (6.3x19.1mm) 10,5 17,9 1/2" BSPT 6 31,1 20,5 1/2"
16.30TCR-500PE TCR-500PE 0,5 25 27 1 (6.3x19.1mm) 10,5 17,9 1/2" BSPT 6 31,1 20,5 1/2"
16.30TCR-1000C TCR-1000C 1 25 28 1 (7.1x21mm) 6 10,3 1/2" BSPT 6 34 11,3 1/2"
16.30TCR-1000C2 TCR-1000C2 1 25 27 2 (6.3x19.1mm) 5,3 9 1/2" BSPT 6 35,2 9,5 1/2"
16.30TCR1000P2E TCR-1000P2E 1 25 27 2 (6.3x19.1mm) 5,3 9 1/2" BSPT 6 35,2 9,5 1/2"
16.30TCR-1000PE TCR-1000PE 1 25 28 1 (7.1x21mm) 6 10,3 1/2" BSPT 6 34 11,3 1/2"
16.30TCR-2000C2 TCR-2000C2 2 25 30 2 (7.1x21mm) 3 5,2 1/2" BSPT 6 39,7 5,7 1/2"
16.30TCR-2000P2E TCR-2000P2E 2 25 30 2 (7.1x21mm) 3 5,2 1/2" BSPT 6 39,7 5,7 1/2"

Download CAD

Description

Get CAD
Download
Types

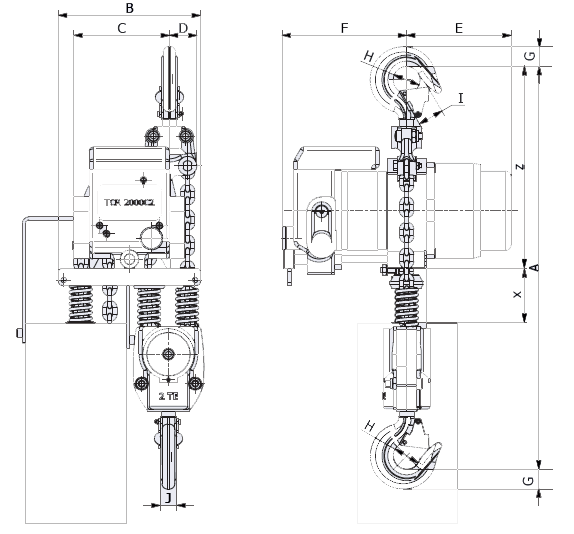

Maatvoering (mm)












A
B
C
D
E
F
G
I
J
X
Z
TCR-600250 / TCR-600250DPE
460
212
115
51
156
186
29
40
29
29
100
250
TCR-500C / TCR-500PE
460
212
115
51
156
186
29
40
29
25
100
250
TCR-1000C2 / TCR-1000P2E
519
212
139
27
156
186
29
40
29
25
100
250
TCR-1000C / TCR-1000PE
485
212
116
40
156
186
29
40
29
25
100
250
TCR-2000C2 / TCR-2000P2E
580
212
143
50
156
186
37
45
29
30
100
280
