Red Rooster

Algemeen

De TMH Red Rooster serie is speciaal ontwikkeld voor industrieel gebruik en heeft een robuuste gietstalen behuizing. Standaard voorzien van lastbegrenzer.

Standaard eigenschappen:

  • Snelheid precies traploos regelbaar.
  • Optimale controle en precies positioneren van de last.
  • Zeer compact.
  • Eindafslag.
  • Koord of drukknop bediening met noodstop.
  • Lastbegrenzer ingebouwd zonder bouwhoogte verlies
  • Luchtdruk 0,4 - 0,63 MPa (4 - 6,3 bar)
  • Gedempt en daardoor lager geluidsniveau.

Optioneel o.a.:

  • Marine Specificatie / corrosiebestendig
  • Verfsystemen van C2 - Industrial naar C5 - Offshore specificatie (Rode afwerking als standaard, andere RAL-kleuren verkrijgbaar op aanvraag).
  • Diverse bedieningsmogelijkheden.
  • Radiografische afstandbediening voor electro pneumatische besturing.
  • Ketting opvangbak/zak (PVC, gegalvaniseerd of roestvrij staal).
  • Verschillende soorten ophanging beschikbaar.
  • Lucht-toevoer systemen en kleppen.
  • Perslucht-conditioneringstoestel.
  • Festoensystemen.

ATEX

  • Vlgs Machinerichtlijn 94/9/EG (EX classificatie)

Aanbevolen:
Wij raden ten zeerste aan een SMC Luchtconditioneringstoestel te gebruiken. (Worden separaat verkocht.)



Het is niet mogelijk om dit product online aan te vragen. Contacteer ons aub.
Type
WLL
hijssnelheid

Daal
snelheid
lucht verbruik

Lucht
koppeling
Min.
slang ø
Werkdruk
Gewicht
incl.
3m ketting
ketting
parten


max.belast
onbelast
max.belast
hijsen
strijken






kg
m/min


l/sec



bar
kg

TNC-10TWALC
10000
1.5
2.5
2.3
90
100
1" BSPT
1"
6
210
2 (16x45mm)
TNC-10TWALPE
10000
1.5
2.5
2.3
90
100
1" BSPT
1"
6
210
2 (16x45mm)
TNC-15TWC3
15000
1
1.6
1.5
90
100
1" BSPT
1"
6
320
3 (16x45mm)
TNC-15TWP3E
15000
1
1.6
1.5
90
100
1" BSPT
1"
6
320
3 (16x45mm)
TNC-20TWC4
20000
0.75
1.25
1.15
90
100
1" BSPT
1"
6
470
4 (16x45mm)
TNC-20TWP4E
20000
0.75
1.25
1.15
90
100
1" BSPT
1"
6
470
4 (16x45mm)
TNC-25TWLC
25000
0.5
1
0.7
120
150
1" BSPT
1"
6
490
2 (22x66mm)
TNC-25TWLPE
25000
0.5
1
0.7
120
150
1" BSPT
1"
6
490
2 (22x66mm)
TNC-37.5TWC3
37500
0.35
0.6
0.5
120
150
1" BSPT
1"
6
870
3 (22x66mm)
TNC-37.5TWP3E
37500
0.35
0.6
0.5
120
150
1" BSPT
1"
6
870
3 (22x66mm)
TNC-50TWHC4
50000
0.25
0.4
0.35
120
150
1" BSPT
1"
6
1110
4 (22x66mm)
TNC-50TWHP4E
50000
0.25
0.4
0.35
120
150
1" BSPT
1"
6
1110
4 (22x66mm)
TNC50TWSHC4 *1
50000
0.25
0.4
0.35
90
100
1" BSPT
1"
6
1110
4 (22x66mm)
TNC50TWSHP4E*1
50000
0.25
0.4
0.35
90
100
1" BSPT
1"
6
1110
4 (22x66mm)
TNC-75TWP(D)6E
75000
0.18
0.3
0.35
120
150
1" BSPT
1"
6
1500
6 (22x66mm)
TNC-75TWP(D) *1
75000
0.18
0.3
0.35
90
100
1" BSPT
1"
6
1500
6 (22x66mm)
*1 Takle met sluitingen ipv haken












Download CAD

Description

Get CAD
Download

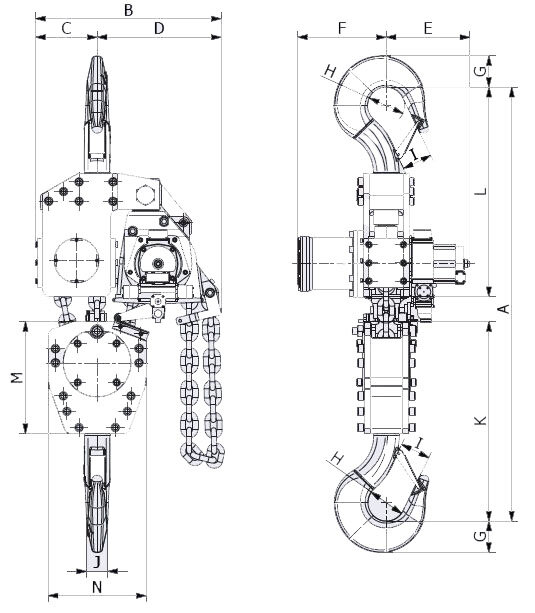

Type
A
B
C
D
E
F
G
I
J
K
L
M
N

mm













16.30TMH-10C / 16.30TMH-10P2E
850
467
154
279
313
247
62
60
40
55
345
480
217
202
16.30TMH-15C / 16.30TMH-15P2E
1100
676
217
459
312
248
67
84
58
52
441
521
275
395
16.30TMH-20C / 16.30TMH-20P2E
1220
789
250
539
313
247
80
110
78
64
493
553
285
530
16.30TMH-25C2 / 16.30TMH-25P2E
1400
478
165
313
346
365
103
125
80
82
655
720
375
320
16.30TMH-37.5/C3 / 16.30TMH-37.5/P3E
1765
767
255
523
346
366
118
125
90
95
808
855
463
405
16.30TMH-50C4 / 16.30TMH-50P4E
2083
1276
603
673
346
366
132
140
100
106
926
1018
550
800
16.30TMH-60C4 / 16.30TMH-60P4E
2160
1276
603
673
346
366
65
180
105
65
990
1000
550
800
16.30TMH-75C6 / 16.30TMH-75P6E
measurement on request
