Ropeblock
Algemeen: Voor de bevestiging van een staalkabel wanneer regelmatig van bevestiging moet gewisseld worden (bijv. blokken van mobiele kranen) of wanneer de lengte van de kabel moet aangepast worden. Zie gebruikshandleiding voor de juiste toepassing.
De socket wordt compleet geleverd met spie/wig.

Efficiëntie: De CWS haalt een efficiëntie van 80% van de MBL van 6- of 8-strengs kabels maar is gelimiteerd tot de MBL van de socket.
  • Afwerking: Blauw geverfd of verzinkte uitvoering.
CWS
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

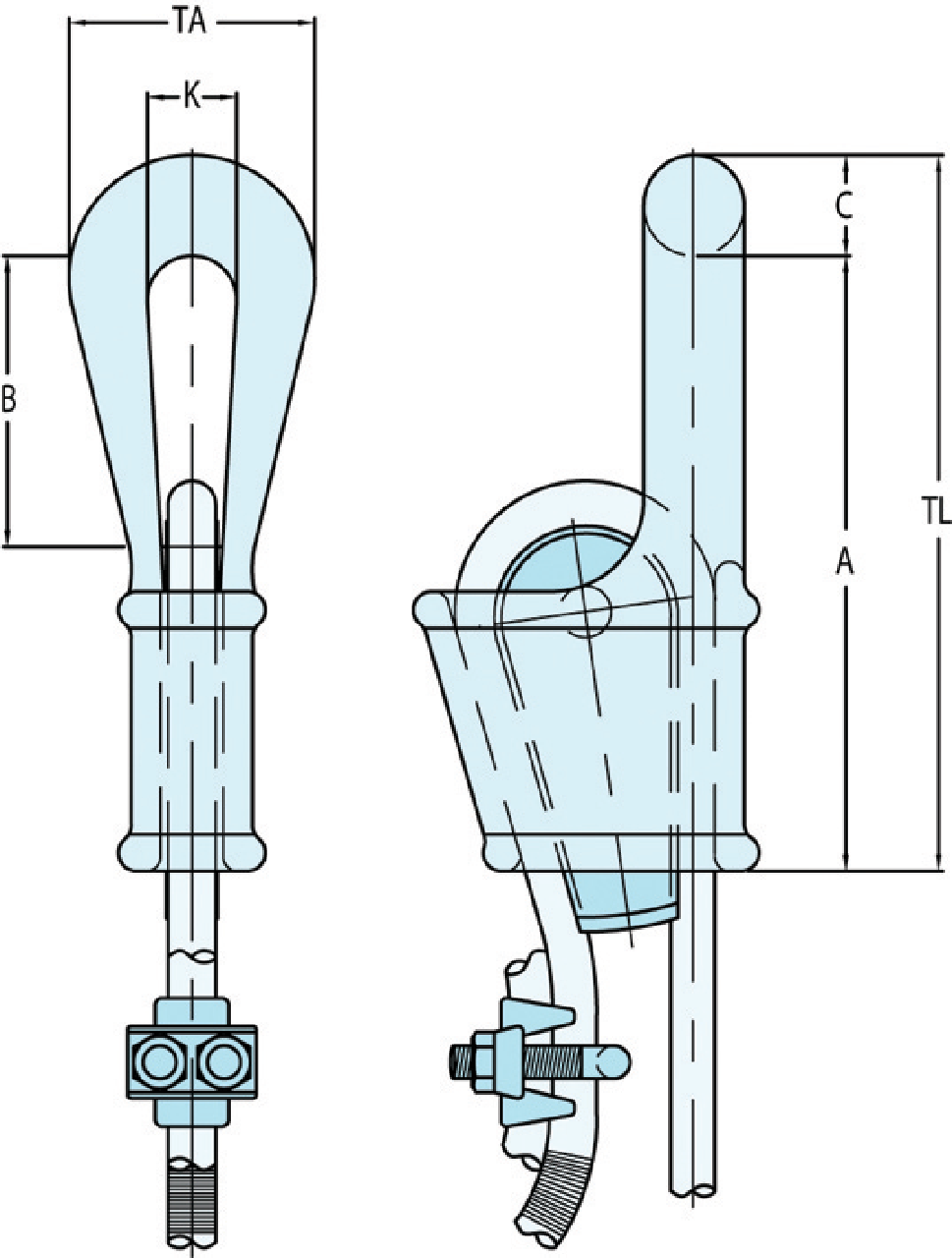

Artikelnr. EAN MBL (t) Voor staalkabeldia. (mm) A (mm) B (mm) C (mm) K (mm) TA (mm) TL (mm) Gewicht
kg
CAD
10.20CWS303GAL CWS 303 40 18-19 220 100 34 40 90 254 7
10.20CWS304GAL CWS 304 55 20-22 225 225 42 47 110 267 9
10.20CWS305GAL CWS 305 75 24-26 290 130 50 55 125 340 14
10.20CWS306GAL CWS 306 90 27-29 325 145 60 70 152 385 22
10.20CWS307GAL CWS 307 110 30-32 360 160 68 75 165 428 30
10.20CWS308GAL CWS 308 125 34-36 400 180 68 75 165 468 38
10.20CWS309GAL CWS 309 150 37-39 500 240 72 80 185 572 49
10.20CWS310GAL CWS 310 170 40-42 600 310 80 90 210 680 65
10.20CWS311GAL CWS 311 225 43-48 640 325 90 100 225 730 100
10.20CWS312GAL CWS 312 280 49-52 720 375 100 110 245 820 150
10.20CWS313GAL CWS 313 360 54-58 775 400 110 120 265 885 175
10.20CWS314GAL CWS 314 425 61-64 900 470 120 130 290 1.020 230
10.20CWS315GAL CWS 315 460 72-76 1.000 500 130 150 330 1.130 300
10.20CWS316GAL CWS 316 625 81-86 1.125 550 135 165 360 1.260 425
