Nemag
Algemeen: Nemag peersockets zijn ontworpen om gebruikt te worden met Nemag Quick Release Links en kunnen makkelijk over kabelschijven lopen. De levensduur van de sockets is over het algemeen groter dan dat van staalkabel. De sockets kunnen worden opgegoten met een 2-componenten opgietmiddel en ze zijn geschikt voor gebruik met alle kabelconstructies.
  • Opmerking: De opgegeven WLL is de aanbevolen maximale belasting voor grijpertoepassingen wanneer links en sockets over speciale kabelschijven lopen. Voor andere toepassingen moeten de officiële interna
  • Veiligheidsfactor: 5:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

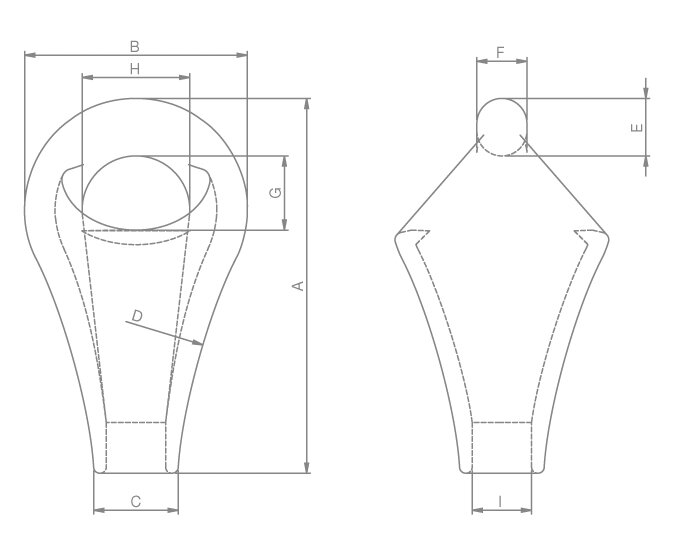

Artikelnr. Code WLL
ton
MBL
t
Kabeldia. (mm) A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
I
mm
Gewicht
kg
CAD
10.10NRPS02 RP-2 2 14 12-13 95 56 25 195 15,5 13,5 22 25 16 0,4
10.10NRPS03 RP-3 2,5 17,5 14-15 109 64 28 220 17,5 15,5 24 29 19 0,6
10.10NRPS04 RP-4 3 22,5 16-17 123 70 31 220 19,5 17,5 26 31 21 0,9
10.10NRPS05 RP-5 4,5 27,5 18-19 135 84 33 245 21 19 30 42 23 1,3
10.10NRPS06 RP-6 5 35 20-21 152 84 36 310 23 21 33 38 26 1,5
10.10NRPS07 RP-7 7 42,5 22-24 166 100 40 310 26 23 37 48 30 2,2
10.10NRPS08 RP-8 8 52,5 25-27 186 100 43 350 28 25 39 44 32 2,4
10.10NRPS09 RP-9 11 70 28-30 202 120 45 350 31 27 40 58 35 3,7
10.10NRPS10 RP-10 13 85 31-33 222 120 52 445 32 28,5 45 56 39 4,1
10.10NRPS11 RP-11 15 95 34-36 239 142 55 445 36 31,5 50 70 42 5,9
10.10NRPS12 RP-12 17 110 37-39 264 142 60 495 39 34,5 51 64 45 6,7
10.10NRPS13 RP-13 21 125 40-42 285 166 63 555 43 36,5 59 80 48 9,3
10.10NRPS14 RP-14 26 155 43-45 312 166 68 595 47 40 62 72 51 10,5
10.10NRPS15 RP-15 30 180 46-48 337 170 75 595 51 44 66 68 55 12,1
10.10NRPS17 RP-17 42,5 240 52-56 400 220 84 880 60 54 75 90 63 21,3
