Crosby
Algemeen: Snatchblock met wartelhaak Crosby 418.
Ontwerp: Kan worden voozien van bronzen bussen of rollagers. Openklapbaar zodat de kabel makkelijk kan bevestigd worden. Dankzij een beveiliging kunnen bouten niet verloren gaan. Voorziening voor smeren onder druk.
Optie: Veiligheidsklep S-4320
  • Markering: CE
  • Veiligheidsfactor: 4:1
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. EAN WLL
ton
Schijfdiameter
mm

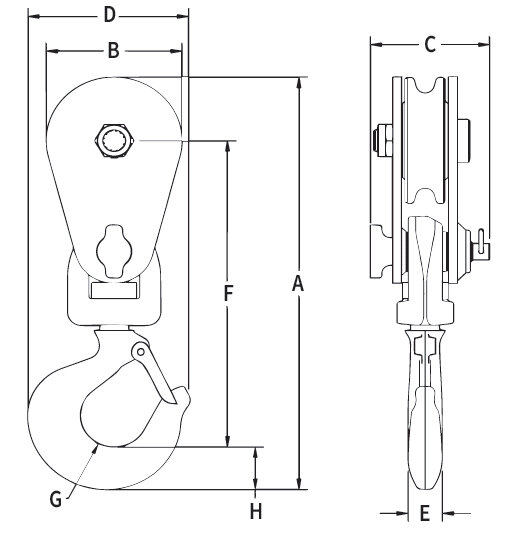

Lager code Kabeldia. (mm) A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
Gewicht
kg
CAD
16.15108038 418 2 76 BB 8-10 247 47 67 91 19 164 19 25 2,3
16.15108065 418 4 114 BB 10-13 359 108 79 133 25 257 24 47 5,4
16.15108127 418 8 152 BB 16-19 481 152 106 173 40 344 33 61 12,2
16.15108154 418 8 152 RB 16-19 481 152 106 173 40 344 33 61 12,2
16.15108225 418 8 203 BB 16-19 534 206 106 173 40 369 33 61 15
16.15108252 418 8 203 RB 16-19 534 206 106 173 40 369 33 61 15
16.15108323 418 8 254 BB 16-19 586 257 106 173 40 396 33 61 18,6
16.15108350 418 8 254 RB 16-19 586 257 106 173 40 396 33 61 18,6
16.15108421 418 8 305 BB 16-19 658 308 106 173 40 442 33 61 21,6
16.15108458 418 8 305 RB 16-19 658 308 106 173 40 442 33 61 21,6
16.15108528 418 8 356 BB 16-19 696 359 106 173 40 455 33 61 24,9
16.15108546 418 8 356 RB 16-19 696 359 106 173 40 455 33 61 24,9
16.15108608 418 15 406 BB 19-22 819 409 129 212 45 540 37 74 59
16.15108626 418 15 406 RB 19-22 851 460 129 212 45 546 38 74 59
16.15108644 418 15 457 BB 22-26 851 460 129 212 45 546 38 74 68
16.15108662 418 15 457 RB 22-26 851 460 129 212 45 546 38 74 68
