Ropeblock
Algemeen: Voor de bevestiging van een staalkabel wanneer regelmatig van bevestiging moet gewisseld worden (bijv. blokken van mobiele kranen) of wanneer de lengte van de kabel moet aangepast worden. Zie gebruikshandleiding voor de juiste toepassing.
De socket wordt compleet geleverd met spie/wig.

Efficiëntie: De CWS haalt een efficiëntie van 80% van de MBL van 6- of 8-strengs kabels maar is gelimiteerd tot de MBL van de socket.
  • Afwerking: Blauw geverfd of verzinkte uitvoering.

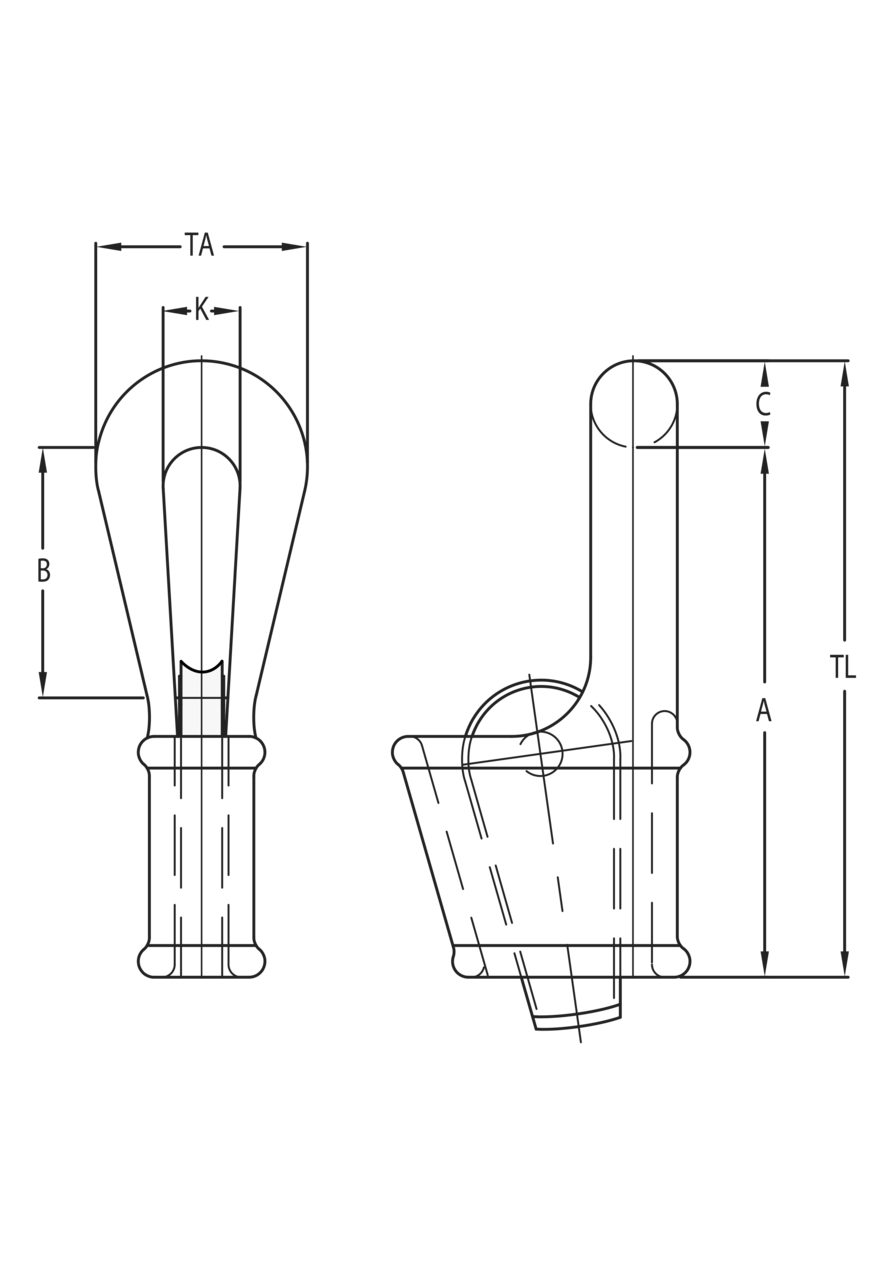

    Closed Wedge Socket CWS drawing
    Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
    Artikelnr. EAN Rope diameter
    mm
    MBL
    T
    Finish Afwerking A
    mm
    B
    mm
    C
    mm
    K
    mm
    TA
    mm
    TL
    mm
    Gewicht
    10.20CWS303GAL CWS 303 18-19 40 Galvanized G 220 100 34 40 90 254 7
    10.20CWS304GAL CWS 304 20-22 55 Galvanized G 225 225 42 47 110 267 9
    10.20CWS305GAL CWS 305 24-26 75 Galvanized G 290 130 50 55 125 340 14
    10.20CWS306GAL CWS 306 27-29 90 Galvanized G 325 145 60 70 152 385 22
    10.20CWS307GAL CWS 307 30-32 110 Galvanized G 360 160 68 75 165 428 30
    10.20CWS308GAL CWS 308 34-36 125 Galvanized G 400 180 68 75 165 468 38
    10.20CWS309GAL CWS 309 37-39 150 Galvanized G 500 240 72 80 185 572 49
    10.20CWS310GAL CWS 310 40-42 170 Galvanized G 600 310 80 90 210 680 65
    10.20CWS311GAL CWS 311 43-48 225 Galvanized G 640 325 90 100 225 730 100
    10.20CWS312GAL CWS 312 49-52 280 Galvanized G 720 375 100 110 245 820 150
    10.20CWS313GAL CWS 313 54-58 360 Galvanized G 775 400 110 120 265 885 175
    10.20CWS314GAL CWS 314 61-64 425 Galvanized G 900 470 120 130 290 1.020 230
    10.20CWS315GAL CWS 315 72-76 460 Galvanized G 1.000 500 130 150 330 1.130 300
    10.20CWS316GAL CWS 316 81-86 625 Galvanized G 1.125 550 135 165 360 1.260 425
