Green Pin

Algemeen: D-sluiting borstbout Green Pin G-4151

Norm: EN 13889

Certificering: Dit product kan zonder extra kosten worden geleverd met een fabriekscertificaat, 3.1 materiaal certificaat, leverancierscertificaat, conformiteitssverklaring en alle sluitingen vanaf 2T kunnen worden geleverd met een DNV 2.7-1 certificaat.

  • Materiaal: Beugel en bout hoogwaardig staal, sterkteklasse 6, gekoeld en gehard.
  • Markering: Volgens norm
  • Temperatuursbereik: -20ºC tot + 200ºC
  • Afwerking: Thermisch verzinkt.
  • Norm: EN 13889
  • Veiligheidsfactor: 6:1
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

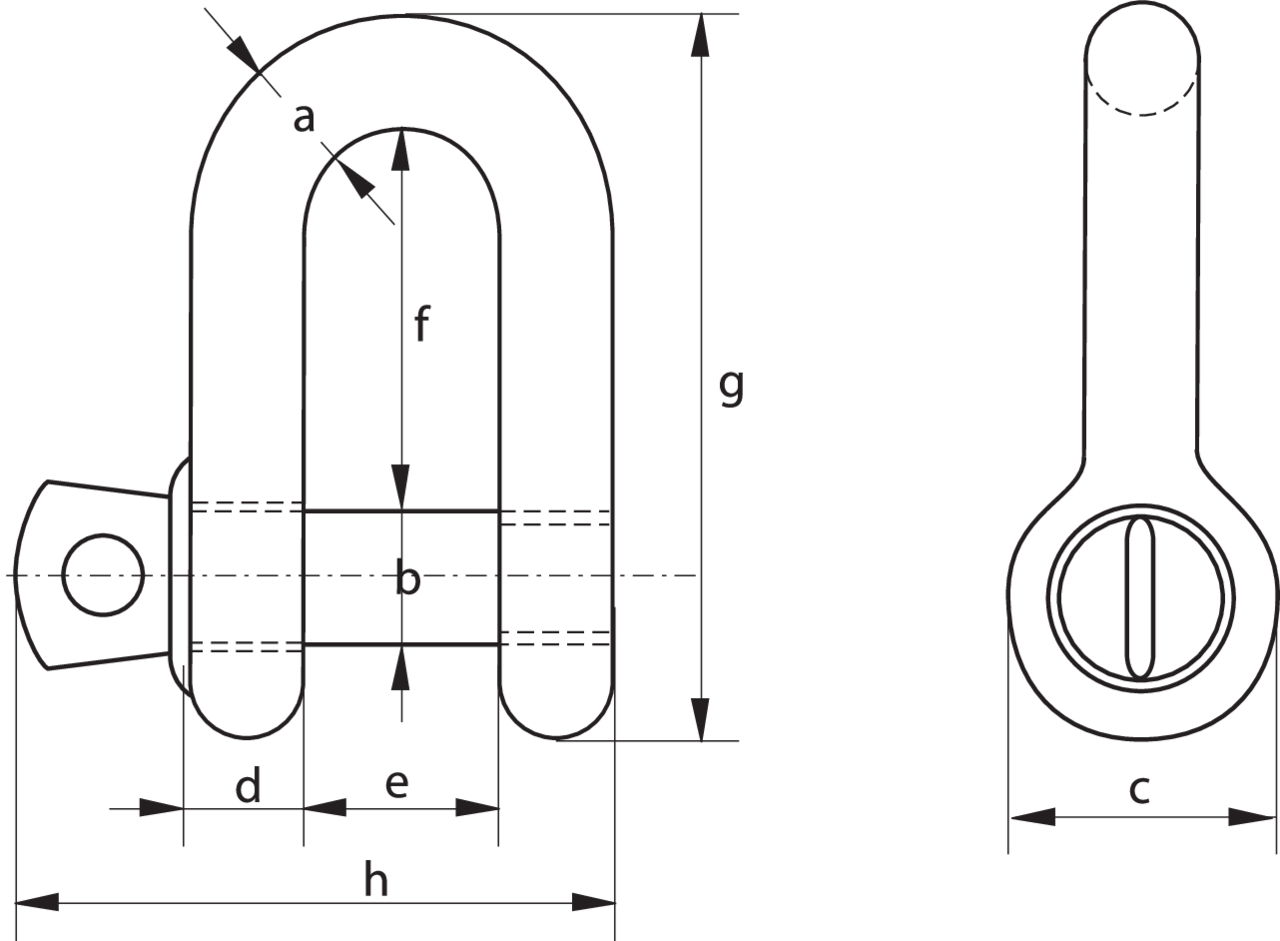

Artikelnr. WLL
ton
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
g
mm
h
mm
Gewicht
kg
CAD
11.30GPGDBB05 0,33 5 6 12 5 9,5 19 33 29,5 0,02
11.30GPGDBB06 0,5 7 8 16,5 7 12 22 41,5 38 0,05
11.30GPGDBB08 0,75 9 10 20 9 13,5 26 50 46,5 0,09
11.30GPGDBB10 1 10 11 22,5 10 17 32 59 54 0,14
11.30GPGDBB11 1,5 11 13 26,5 11 19 37 68 59,5 0,19
11.30GPGDBB13 2 13,5 16 34 13 22 43 81 73 0,32
11.30GPGDBB16 3,25 16 19 40 16 27 51 97 89 0,54
11.30GPGDBB19 4,75 19 22 46 19 31 59 112 103 0,87
11.30GPGDBB22 6,5 22 25 52 22 36 73 134 119 1,34
11.30GPGDBB25 8,5 25 28 59 25 43 85 154 137 2,08
11.30GPGDBB28 9,5 28 32 66 28 47 90 167 153 2,77
11.30GPGDBB32 12 32 35 72 32 51 94 180 170 3,72
11.30GPGDBB35 13,5 35 38 80 35 57 115 209 186 5,14
11.30GPGDBB38 17 38 42 88 38 60 127 230 203 6,85
11.30GPGDBB45 25 45 50 103 45 74 149 271 243 11,45
11.30GPGDBB50 35 50 57 111 50 83 171 305 272 16,86
11.30GPGDBB57 42,5 57 65 130 57 95 190 345 310 24,61
11.30GPGDBB65 55 65 70 145 65 105 203 376 344 32,65
