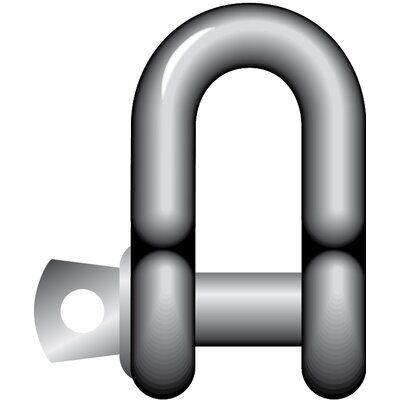

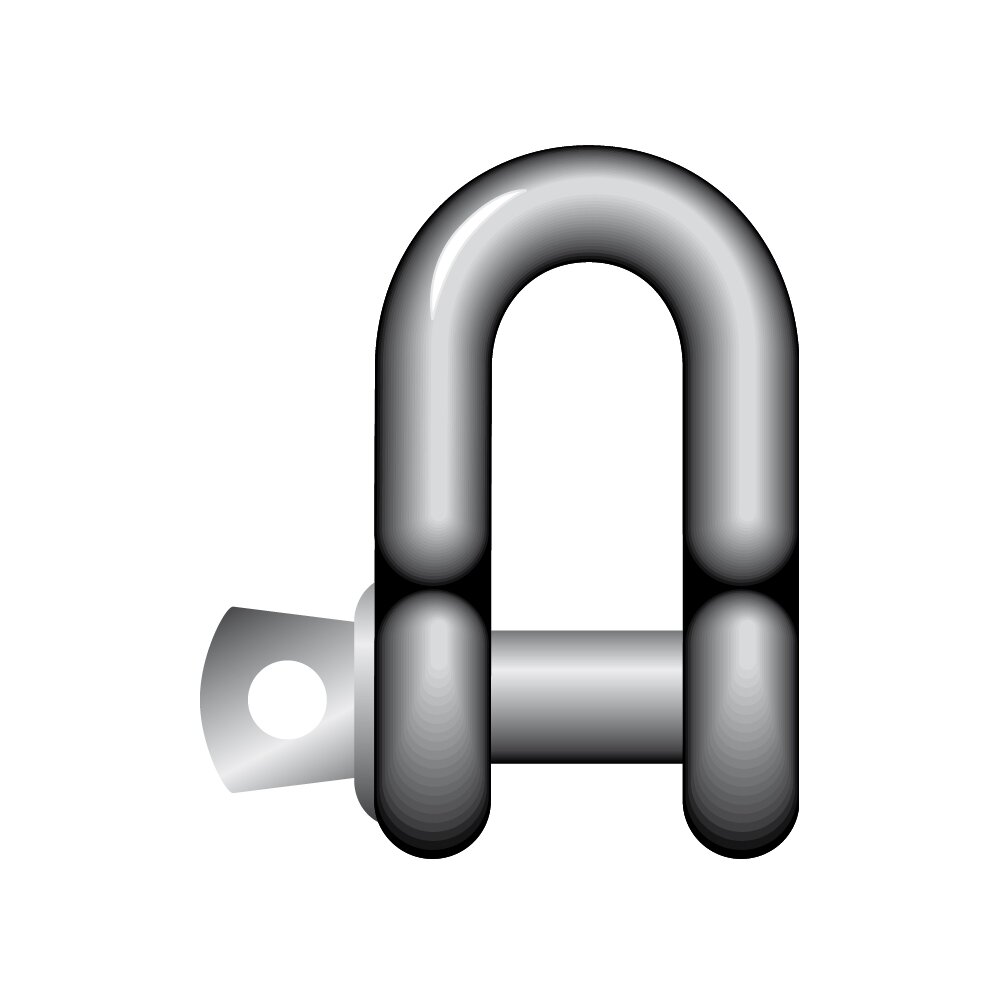

Algemeen: D-sluiting borstbout Yellow Pin G-3151.

Norm: Volgens Amerikaanse federale specificaties RR-C-271.

  • Materiaal: Beugel en bout hoogwaardig staal, sterkteklasse 6.
  • Afwerking: Thermisch verzinkt.
  • Veiligheidsfactor: 5:1
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Dia.
mm
WLL
ton

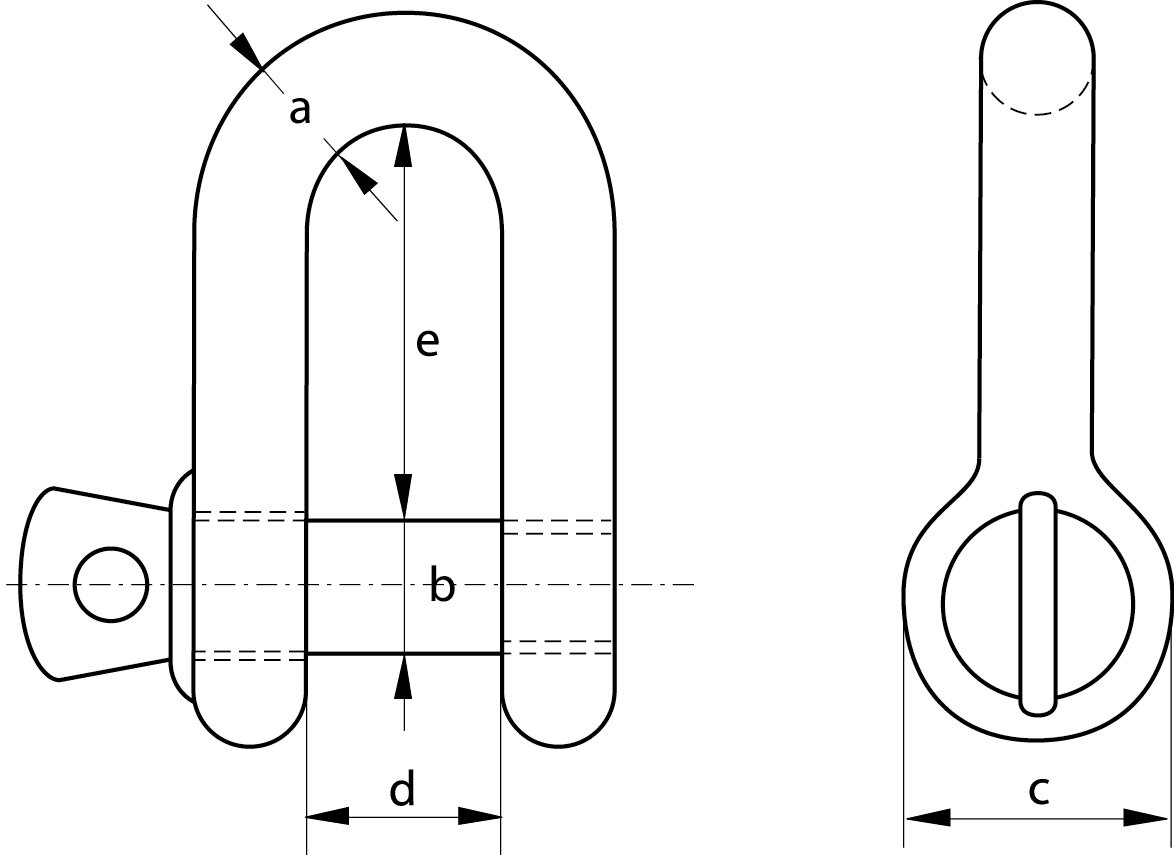

Maat Dia. boog a
mm
Dia. pin b
mm
Dia. oog c
mm
Binnenbreedte d
mm
Binnenlengte e
mm
Gewicht
kg
CAD
12 0,33 19 5 6 12 9,5 19 0,03 -
16 0,5 22 6 8 16 12 22 0,04 -
19 0,75 26 8 10 19 13,5 26 0,08 -
23 1 32 10 11 23 17 32 0,13 -
27 1,5 37 11 13 27 19 37 0,2 -
30 2 41 13 16 30 20 41 0,28 -
38 3,25 51 16 19 38 27 51 0,57 -
46 4,75 60 19 22 46 32 60 1,19 -
53 6,5 71 22 25 53 36 71 1,43 -
61 8,5 81 25 28 61 43 81 2,16 -
68 9,5 90 28 32 68 46 90 3,06 -
76 12 100 32 35 76 51 100 4,11 -
84 13,5 111 35 38 84 57 111 5,28 -
92 17 122 38 42 92 60 122 6,69 -
106 25 146 45 50 106 73 146 12,14 -

Download CAD
