Algemeen: D-sluiting moerbout Yellow Pin G-3153.

Norm: Volgens Amerikaanse federale specificaties RR-C-271.

  • Materiaal: Beugel en bout hoogwaardig staal, sterkteklasse 6.
  • Afwerking: Thermisch verzinkt.
  • Veiligheidsfactor: 5:1
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

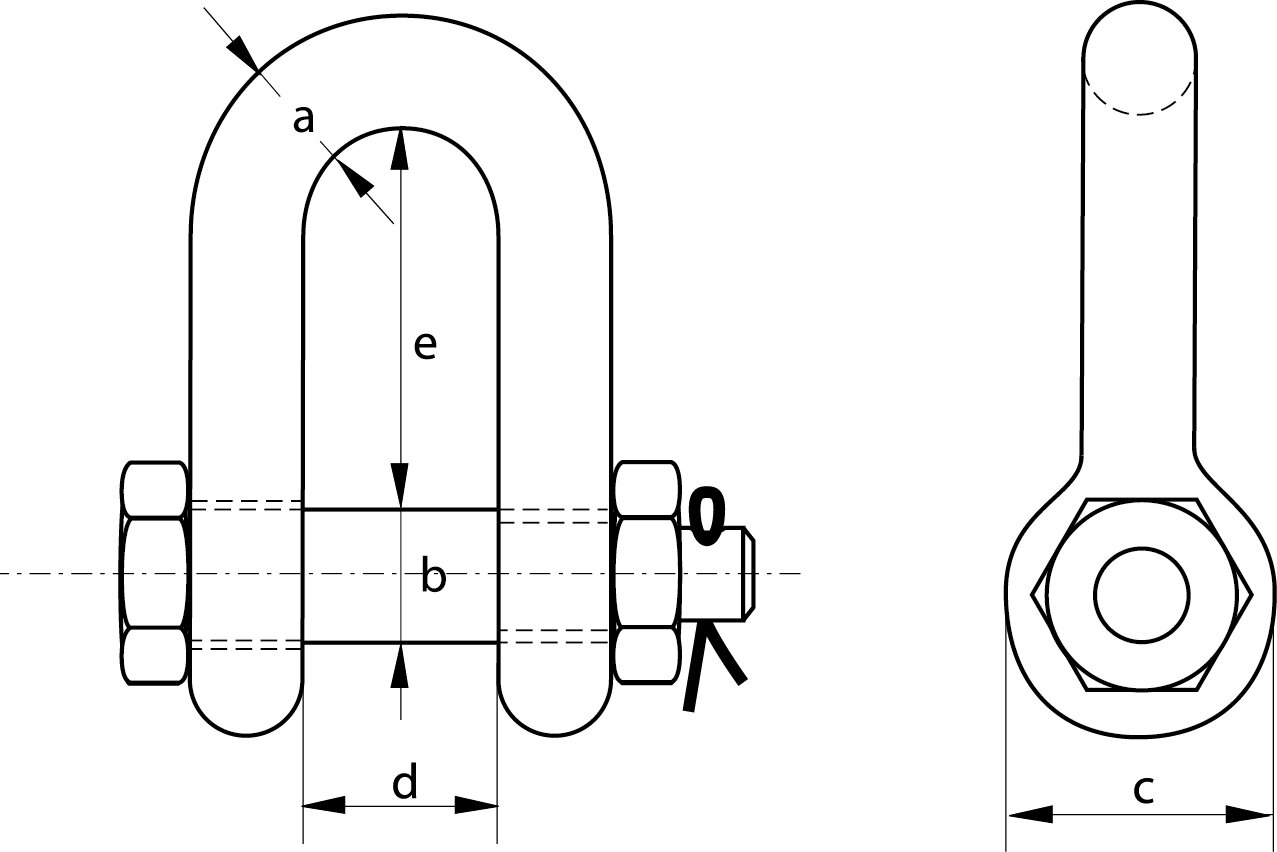

Dia.
mm
WLL
ton
Maat Dia. boog a
mm
Dia. pin b
mm
Dia. oog c
mm
Binnenbreedte d
mm
Binnenlengte e
mm
Gewicht
og
CAD
30 2 0.33 og 13 16 30 20 41 0,33
38 3,25 0.62 og 16 19 38 27 51 0,62
46 4,75 1.02 og 19 22 46 32 60 1,02
53 6,5 1.49 og 22 25 53 36 71 1,49
61 8,5 2.26 og 25 28 61 43 81 2,26
68 9,5 3.2 og 28 32 68 46 90 3,2
76 12 4.91 og 32 35 76 51 100 4,91
84 13,5 5.84 og 35 38 84 57 111 5,84
92 17 8.4 og 38 42 92 60 122 8,4
106 25 11.9 og 45 50 106 73 146 11,9
