Algemeen: D-sluiting borstbout Yellow Pin G-3151.

Norm: Volgens Amerikaanse federale specificaties RR-C-271.

  • Materiaal: Beugel en bout hoogwaardig staal, sterkteklasse 6.
  • Afwerking: Thermisch verzinkt.
  • Veiligheidsfactor: 5:1
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Dia.
mm
WLL
ton

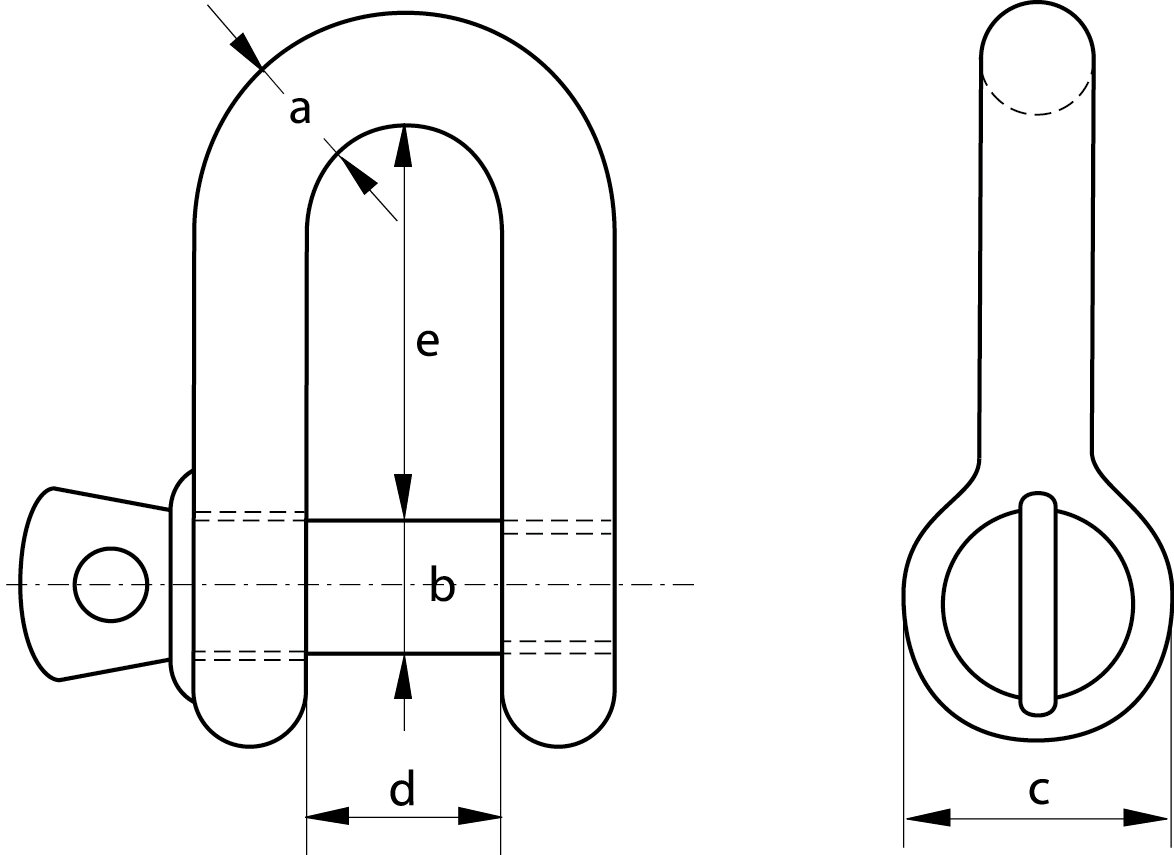

Maat Dia. boog a
mm
Dia. pin b
mm
Dia. oog c
mm
Binnenbreedte d
mm
Binnenlengte e
mm
Gewicht
kg
CAD
12 0,33 19 5 6 12 9,5 19 0,03
16 0,5 22 6 8 16 12 22 0,04
19 0,75 26 8 10 19 13,5 26 0,08
23 1 32 10 11 23 17 32 0,13
27 1,5 37 11 13 27 19 37 0,2
30 2 41 13 16 30 20 41 0,28
38 3,25 51 16 19 38 27 51 0,57
46 4,75 60 19 22 46 32 60 1,19
53 6,5 71 22 25 53 36 71 1,43
61 8,5 81 25 28 61 43 81 2,16
68 9,5 90 28 32 68 46 90 3,06
76 12 100 32 35 76 51 100 4,11
84 13,5 111 35 38 84 57 111 5,28
92 17 122 38 42 92 60 122 6,69
106 25 146 45 50 106 73 146 12,14
