VAN BEEST




  • Materiaal: Zacht staal
  • Afwerking: Thermisch verzinkt.
  • Opmerking: Uiteinden van de 6 en 8 mm spanschroeven zijn thermisch verzinkt.
  • Veiligheidsfactor: MBL equals 5 x WLL.
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

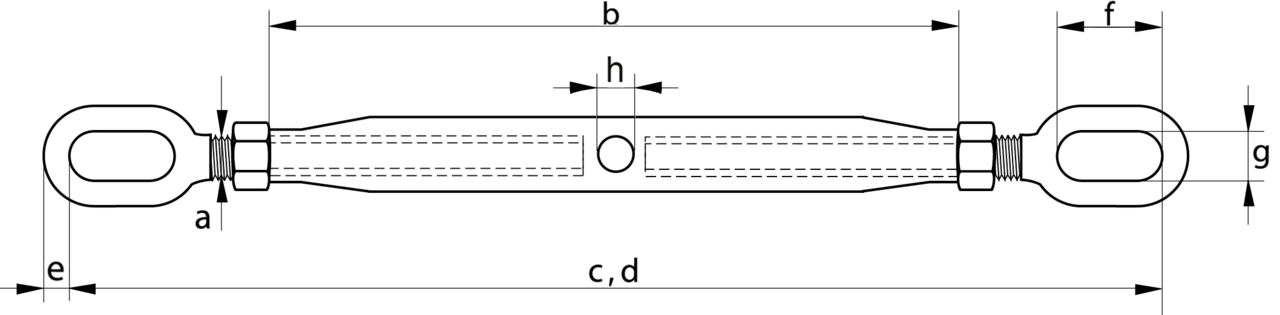

Artikelnr. WLL
ton
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
g
mm
h
mm
Gewicht
kg
CAD
11.50SSGHOO0600 0,2 6 100 160 240 5,5 11 11 6 0,13
11.50SSGHOO0800 0,32 8 108 175 255 6 12 12 8 0,2
11.50SSGHOO1000 0,5 10 125 205 300 8,5 13 13 8 0,6
11.50SSGHOO1200 0,7 12 195 320 480 11 30 15 10 0,8
11.50SSGHOO1600 1,2 16 230 380 555 12 40 20 11 1,4
11.50SSGHOO1900 1,5 20 270 455 660 16 50 24 12 2,4
11.50SSGHOO2200 2,2 22 295 495 720 16 50 24 12 3
11.50SSGHOO2500 3,2 24 325 540 790 19 56 28 12 4
11.50SSGHOO3200 4,8 33 370 660 940 29 70 35 14 9
11.50SSGHOO3800 6 39 400 720 1,02 35 80 40 15 11,5
11.50SSGHOO4500 8,5 45 400 721 879 31 49 49 16 20,8
11.50SSGHOO5000 11 48 400 767 1,032 37 52 52 16 24
