pewag

Algemeen: RVS hijsketting, elektrisch gelast en gemarkeerd, gegarandeerd verenigbaar met Connex CWI connectors.

Norm: Vergelijkbaar met DIN 5687-1 resp. EN 818-2. 100% getest.

  • Materiaal: 1.4404 (AISI 316L).
  • Afwerking: Glanzend gepolijst.
  • Veiligheidsfactor: 4:1.
  • Grade: 6
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"
Artikelnr. EAN WLL
ton
MBF
kN
MBL
t

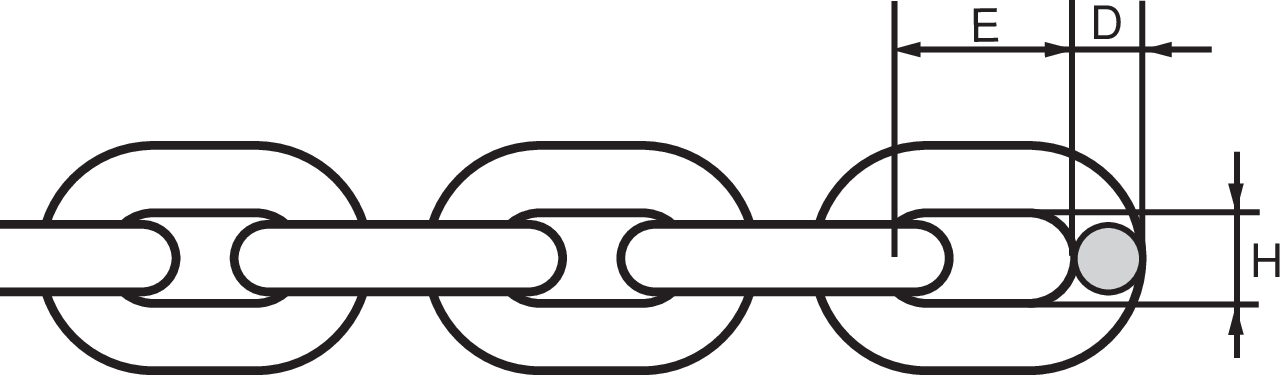

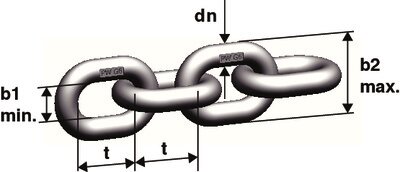

Nominale dia. dn (mm) Buitenbreedte max. (mm) Binnenbreedte min. (mm) Gewicht (kg/m) E
mm
H
mm
CAD
11.6337931 WOX 4-6 0,4 16 1,6 4 14,8 5,8 0,40 12 6,2
11.6338094 WOX 5-6 0,63 25 2,6 5 18,5 7,5 0,61 15 7,5
11.6338110 WOX 6-6 0,9 37,5 3,8 6 21,5 8 0,88 18 8,7
11.6338113 WOX 7-6 1,25 50 5,1 7 25,2 9,5 1,19 21 9,5
11.6338116 WOX 8-6 1,6 63 6,4 8 28,6 10,8 1,53 24 10,8
11.6339568 WOX 10-6 2,5 100 10,2 10 36,0 13,5 2,40 30 13,5
11.6339904 WOX 13-6 4,25 170 17,3 13 46,8 17,5 4,05 39 17,5
11.6340205 WOX 16-6 6,3 250 25,5 16 57,6 21,5 6,00 48 21,5
11.6383501 WOX 20-5* 8 314 32 20 72 27 9,29 60 27
11.6392200 WOX 26-4+** 12 471 48 26 93,6 35 16,20 78 35
* WOX 20-5 is grade 5
** WOX 26-4 is grade 4+
