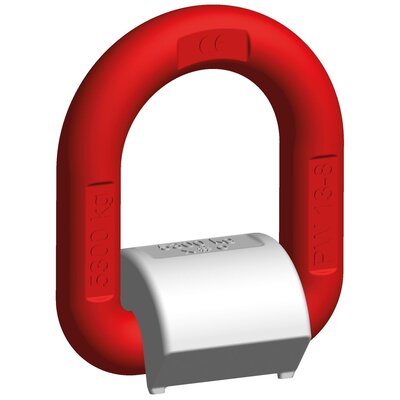

Algemeen: Hoogwaardige aanslagogen Pewag Profilift Eta (PLE), om aan machineonderdelen of voertuigconstructies te lassen. Ideaal om hijs- en sjoronderdelen op te hangen. Dankzij de ingebouwde veer wordt de ring in elke gewenste positie gehouden.
De bepalingen volgens DIN EN ISO 14341 gelden voor het lassen. Het lassen mag alleen door een lasser met een geldige kwalificatie volgens EN 287-1 worden uitgevoerd.
De aanslagpunten worden afzonderlijk verpakt en voorzien van een gebruikshandleiding en lasinstructies.

Norm: Het aanlasoog PLE is gemaakt volgens de EG-Machinerichtlijn 2006/42/EG en getest volgens EN 1677-1.

Toegestaan gebruik

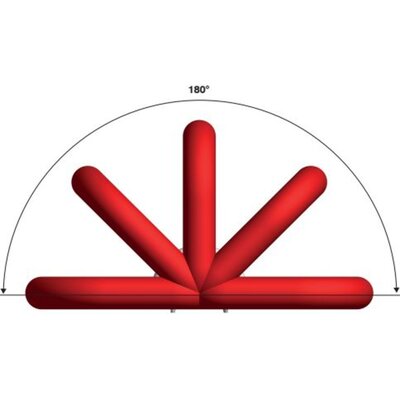

Laadcapacitiet volgens het inspectiecertificaat respectievelijk de WLL tabel in de aangegeven trekrichtingen (zie afbeelding 1 en 2).

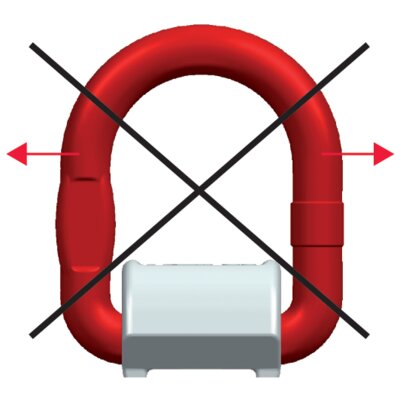

  • De trekrichting is geblokkeerd
  • De trekrichting niet in het opgegeven bereik ligt
  • Het tegen randen en lading drukt
  • Materiaal: Grade 8.
  • Markering: Volgens norm, WLL en laadcapaciteit zijn duidelijk aangegeven op het aanlasblok.
  • Afwerking: Geverfd.
  • Norm: EN 1677-1
  • Waarschuwing: Let erop bij het kiezen van de samenstelling dat er geen onjuiste belasting kan ontstaan, b.v als:
  • Veiligheidsfactor: 4:1.
  • Grade: 8
Afbeelding 1
Afbeelding 2
Afbeelding 3
Selecteer een rij in onderstaande tabel, en klik daarna op "voeg toe aan jouw aanvraag"

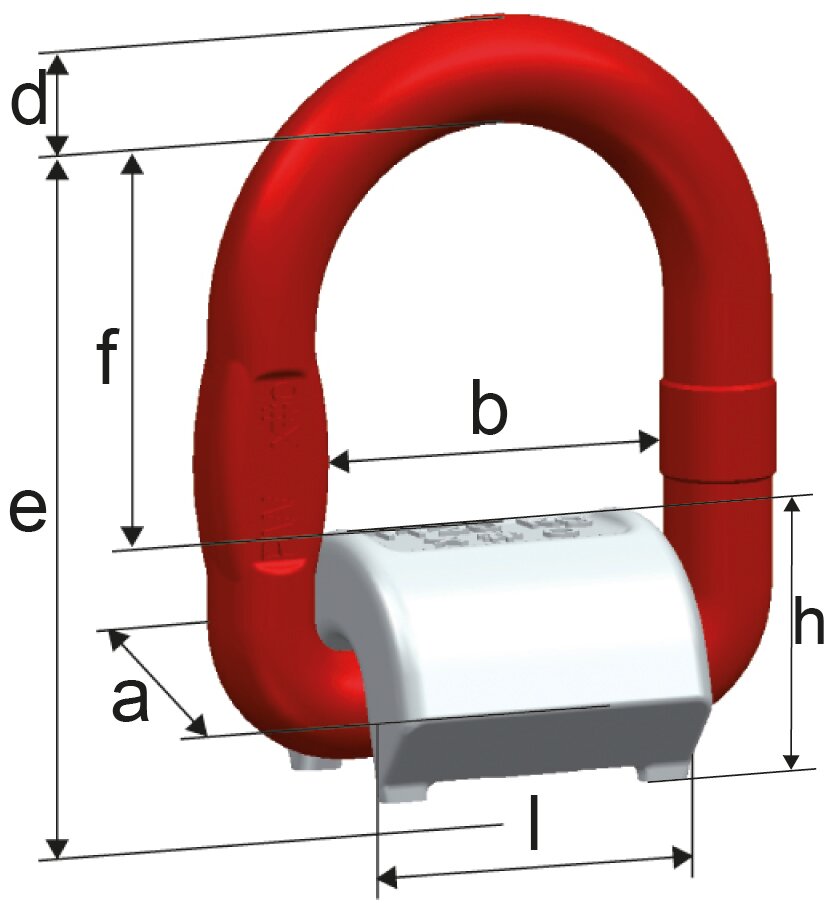

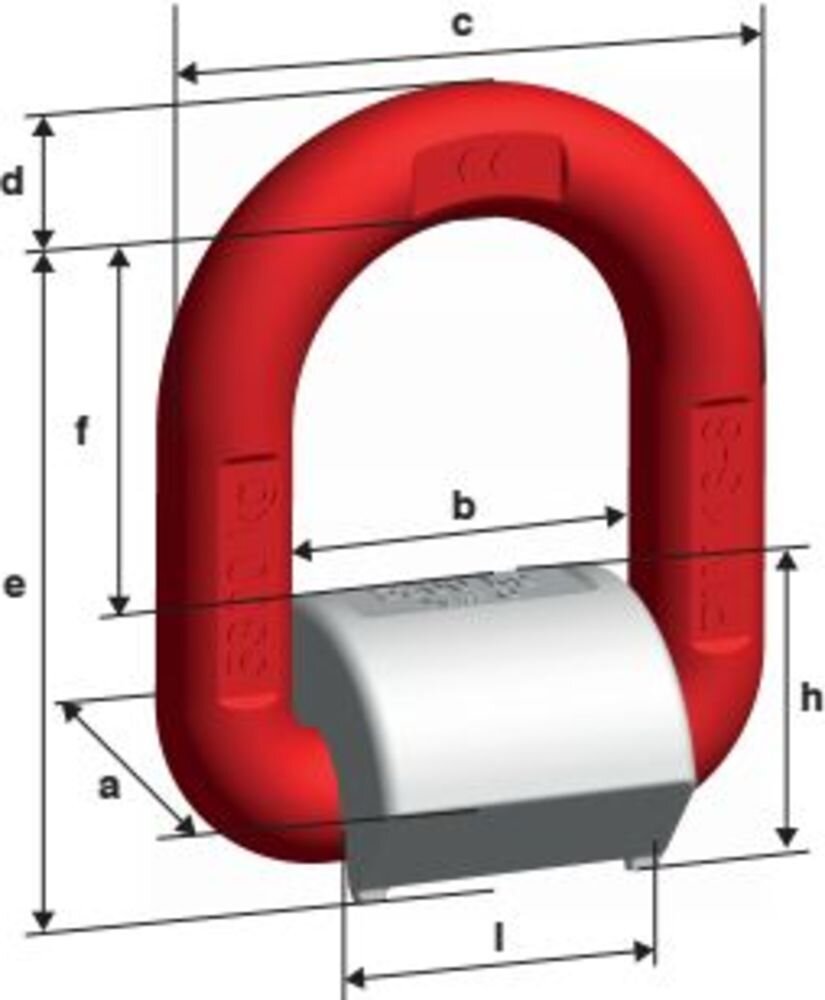

Artikelnr. Code WLL
ton
A
mm
B
mm
D
mm
E
mm
F
mm
h
mm
l
mm
Gewicht
kg
CAD
11.4192458 PLE/N 6 1,12 36 40 11 67 42 26 35 0,31
11.4192459 PLE/N 8 2 37 42 13 73 45 28 37 0,4
11.4192460 PLE/N 10 3,15 41 45 16,5 80 47 34 40 0,63
11.4164471 PLE/N 13 5,3 61 55 22 97 53 44 50 1,46
11.4192462 PLE/N 16 8 63 70 25 120 73 48 64 2,3
11.4192463 PLE/N 22 15 89 97 33 163 92 70 90 5,4

Download CAD

Description

Get CAD
Download
Hefmethode


Aantal lengen

1
1
2
2
2
2
3+4
3+4
2
3+4
Hellingshoek

90°
90°
0°-45°
45°-60°
0°-45°
45°-60°
asymm.
asymm.
Code
WLL










ton









PLE/N 6
1,12
1,12
2,24
2,24
1,5
1,12
2,3
1,6
1,12
1,12
PLE/N 8
2
2
4
4
2,8
2
4,2
3
2
2
PLE/N 10
3,15
3,15
6,3
6,3
4,4
3,15
6,6
4,7
3,15
3,15
PLE/N 13
5,3
5,3
10,6
10,6
7,4
5,3
11,2
7,9
5,3
5,3
PLE/N 16
8
8
16
16
11,3
8
16,9
12
8
8
PLE/N 22
15
15
30
30
21
15
31,8
22,5
15
15
